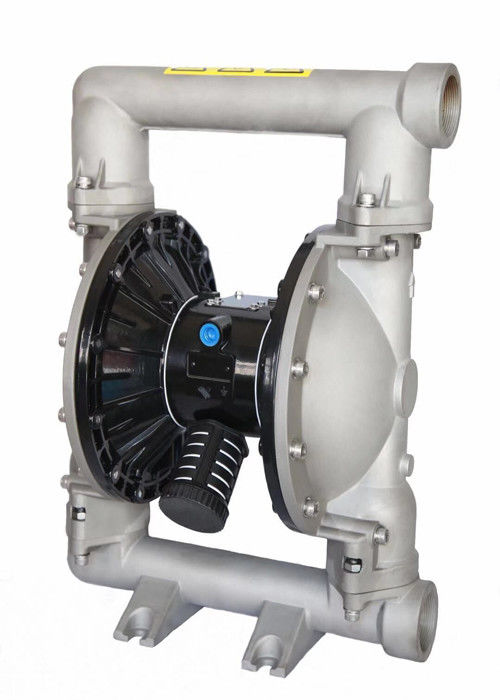

Alüminyum Diyaframlı Boya Pompası Havalı Çift Diyaframlı Pompa Toz Taşıma

Hava ile çalışan çift diyaframlı pompalar

Avantajları Çift Diyaframlı Pompalar

• Tasarım tarafından basit; Yüksek düzeyde değiştirilebilir ve daha az bakım ve bu nedenle yaşam boyu maliyetleri düşürür.
• Kullanımı kolay; Talep üzerine akış sağlanabilir ve basit hava veya akışkan düzenleme ile değiştirilebilir.
• İnme başına yer değiştirme yüksektir; bu, bakım ve kullanım ömrü maliyetlerini azaltarak pompanın ömrünü önemli ölçüde arttırır.

AODD POMPA hakkında

Çok çeşitli uygulamalarda kullanılabilecek tek bir pompa arıyorsanız, hava ile çalışan bir çift diyafram (AODD) pompası istiyorsunuz. JBSL, bir kaynaktan temin edilebilen en eksiksiz AODD pompa hattını sunar. Başka hiçbir üretici, FDA, USDA, 3A ve EHEDG dahil olmak üzere her sağlık standardını karşılayan daha fazla AODD pompası (veya daha fazla boyut ve akış seçeneği) sunmuyor.

NEDEN AODD

Hava ile çalışan çift diyaframlı (AODD) pompalar, onları neredeyse sonsuz çeşitlilikteki kullanımlar için mükemmel kılan bir dizi avantaj sunar. AODD pompaları:

• Sudan% 90 katılara kadar her şeyi kolayca ve verimli bir şekilde idare edebilir
• Hava beslemesinin basit bir ayarlaması ile 125 psi'ye kadar debi ve tahliye basıncını değiştirebilme özelliği sunar
• Pahalı motor sürücülerine olan ihtiyacı ve kritik boyutlandırma hesaplamalarını ortadan kaldırarak çok sayıda uygulama için bir pompanın kullanılmasını sağlayın
• Pompalanan ortama aktarılan bozulma veya ısı oluşumu olmadan büyük, kaymaya duyarlı katı maddeler bile geçebilir
• Pompaya zarar vermeden kuru çalışabilir
• Pahalı basınç tahliyesi ve bypass aksesuarları olmadan "isteğe bağlı sistemler" üzerinde çalışabilir
• Köpük veya ayrı bir ortam olmaz
• Dakikada bir galon kadar yavaş pompalayabilir

Çalışma prensibi JBSL çift diyaframlı pompa

• JBSL diyafram pompası, hava ile çalışan, pozitif deplasmanlı, kendinden emişli bir pompadır. Çizimler, ilk strokta pompadan geçen akış desenini göstermektedir. Pompanın ilk hareketinden önce doldurulmadığı varsayılmıştır.

  A. Hava valfi basınçlı havayı diyaframın 1 arka tarafına yönlendirir. Diyafram, basınçlı hava ile sıvı arasında bir ayırma zarı görevi görür. Sıkıştırılmış hava diyaframı pompanın merkez bloğundan uzağa hareket ettirir. Karşıt diyafram, basınçlı diyaframa bağlı mil tarafından içeri çekilir. Diyafram 2 şimdi hava egzoz darbesinde; diyaframın arkasındaki hava, pompanın egzoz deliğinden atmosfere dışarıya doğru itildi. Diyaframın (2) pompanın merkez bloğuna doğru hareketi, hazne 2'nin içinde bir vakum yaratır. Atmosferik basınç, sıvıyı giriş bilya valfini yerinden kaldırarak zorlayan giriş manifolduna zorlar. Sıvı, giriş bilya vanalarını geçmekte ve sıvı haznesini doldurmakta serbesttir.

  B. Basınçlı diyafram, diyafram 1, boşaltma strokunun sınırına ulaştığında, hava valfi, basınçlı havayı diyafram 2'nin arka tarafına yönlendirir. . Diyafram 2, geliştirilen hidrolik kuvvetler nedeniyle giriş bilya valflerini yuvasına zorlar. Bu aynı hidrolik kuvvetler tahliye bilyeli valflerini koltuklarından kaldırırken, karşı tahliye bilyeli valfleri koltuğun üzerine zorlanır, bu da sıvının pompanın tahliyesinden geçmesini sağlar. Diyaframın (1) pompanın merkez bloğuna hareketi, sıvı haznesi (1) içerisinde bir vakum yaratır. Atmosferik basınç, akışkanı pompanın giriş manifolduna zorlar. Giriş bilyeli valfleri, sıvının sıvı haznesini doldurması için transfer edilmesine izin verecek şekilde koltuğundan çıkarılır.

• C. Strokun tamamlanmasından sonra, hava valfi havayı tekrar diyaframın 1 arka tarafına yönlendirir ve diyaframı 2 hava egzoz strokunda başlatır.

  Diyaframlar daha uzun ömür sağlamak için basınç dengelidır. Pompanın benzersiz tasarımı sayesinde yüksek basınçlı, yüksek verimli çalışma sağlanır. Emme ve basma vanaları küresel vana veya silindirik vana olabilir
