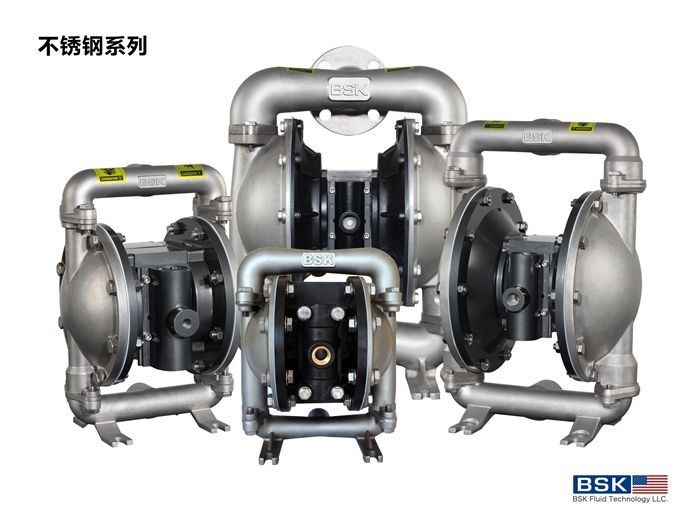

Pnömatik Çift Diyaframlı Pompa, Vakumlu 2 İnç Diyaframlı Pompa
Uygulama ve Avantaj:
Pnömatik diyafram pompaları basınçlı hava ile çalıştırılır. diyaframlı pompalar, partiküllü sıvıları ve yüksek viskoziteli, uçucu, aşındırıcı veya toksik olan ve ayrıca koloidleri içeren çeşitli sıvıları pompalamak için uygundur. Pompa gövdesi alüminyum alaşımlarından, dökme demirden veya paslanmaz çelikten yapılmıştır. Diyafram, Nitril kauçuğu, kloronorgutta kauçuğu, flüoro kauçuğu gibi yüksek kaliteli kauçuktan yapılmıştır. Diyafram pompaları, petrol kimyasal, elektronik, seramik, gıda ve tekstil endüstrilerinde yaygın olarak kullanılmaktadır.
Kauçuk, termoplastik veya teflondiaframın pistonlu hareketinin ve diyaframın her iki tarafındaki uygun valflerin karşılıklı hareketinin bir kombinasyonunu kullanan Hava diyafram pompası ( Membran pompası, hava ile çalışan çift diyaframlı pompa (AOOD) veya pnömatik diyafram pompası olarak da bilinir) bir sıvıyı pompalamak için kelebek vanalar, kapak vanaları veya diğer herhangi bir kapatma vanaları).
| madde | Açıklama | birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0,83 |
| 2 | Maksimum akış hızı | L / dak | 192 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0,83 |
| 5 | Maksimum parçacık büyüklüğü | aa | 3 |
| 6 | Ağırlık | kilogram | 12.3 |
| 7 | Gürültü seviyesi | db | <70 |
Özellikler

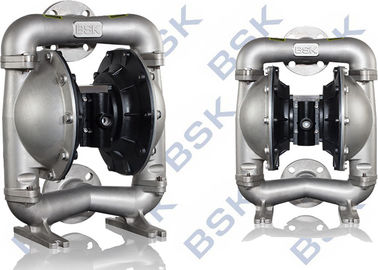

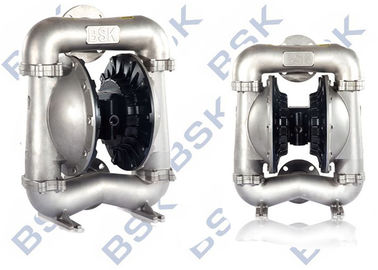

Hava Diyafram Pompası
1. Sızdırmaz
2. İyi kendinden emişli performans
3. Orta her türlü iletmek
4. Malzeme: Dökme çelik, Alu, SS, PP
A 2 5 XX - XXX - X ( model seçimi)
Boru ağzı şekli: A-BSP B-NPT (F) C-Flanş
Diyafram malzemesi: 9 - Santopren H - Hytrel T - PTFE / Santopren
Top malzemesi: 9 -Santopren H - Hytre T - PTFE A - Asetal
Top koltuk malzemesi: P / K - Polipropilen / Kynoar SS - Paslanmaz Çelik
Pompa malzemesi: SS - Paslanmaz Çelik AL - Alüminyum Alaşımlı CI - Karbon Çelik P / K - Polipropilen / Kynoar
Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)
Asetal ································· 40 ° 40 ° A - 150 ° F (4.4 - 65.5 ° C)
Santoprene ················································· ········································· -40 ° - 225 ° F (-40 °) - 107.2 ° C) Teflon ········································································· ······························································ ···· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitril ··················································· ······························································ ···················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·· ················· ······························································ ································· -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · ·· ··································· ······························································ ············ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ······································· ······························································ ························ 10 ° -200 ° F (-28.9 ° - 65.5 ° C), polipropilen ·········· ······························································ ································· 32 32 - 175 ° F (0-79,4 ° C)
1 ” Akış diyagramı
Genel açıklama
Diyaframlı pompa düşük hava basıncında bile yüksek hacimli teslimat sunar ve mevcut malzeme uyumluluk seçeneklerinde kullanılabilir. Model ve seçenek tablosuna bakın.Pompa, modüler hava motoru ve akışkan bölümü ile sağlanır.
Havayla çalışan diyafram pompası alternatif olarak hava odasındaki basınç farkını kullanarak sıvı akışkandaki emme sıvısı basıncını ve pozitif sıvı basıncını üretir. Küresel vana ileri sıvı akışını sağlayabilir.
Pompa basıncı, hava basıncı uygulandığında başlayacak ve pompalamaya ve talebe yetişmeye devam edecektir. Hat basıncını koruyacak ve koruyacak ve maksimum hat basıncına ulaşıldıktan sonra (dağıtım cihazı kapalı) devir durduracak ve gerektiğinde pompalamaya devam edecektir.
