| Ürün: | pnömatik kumandalı diyafram pompası | Maksimum parçacık büyüklüğü: | 7mm |
|---|---|---|---|
| Uygulama: | Su arıtma endüstrisi | Özelliği: | Sızıntı |
| Vurgulamak: | paslanmaz diyafram pompası,endüstriyel diyafram pompası |
||

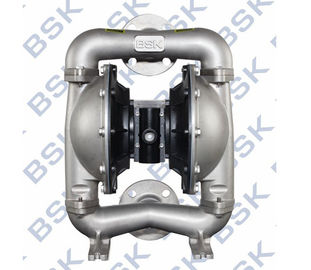

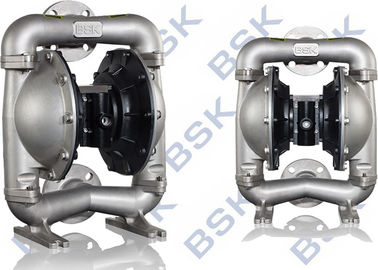

SS Hava Tahrikli Çift Diyaframlı Vakum Pompası 8.3bar Kendinden Emişli
Kauçuk, termoplastik veya teflondiaframın pistonlu hareketinin ve diyaframın her iki tarafındaki uygun valflerin karşılıklı hareketinin bir kombinasyonunu kullanan Hava diyafram pompası ( Membran pompası, hava ile çalışan çift diyaframlı pompa (AOOD) veya pnömatik diyafram pompası olarak da bilinir) bir sıvıyı pompalamak için kelebek vanalar, kapak vanaları veya diğer herhangi bir kapatma vanaları).
| madde | Açıklama | birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0,83 |
| 2 | Maksimum akış hızı | L / dak | 667 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0,83 |
| 5 | Maksimum parçacık büyüklüğü | aa | 7 |
| 6 | Ağırlık | kilogram | 28 |
| 7 | Gürültü seviyesi | db | <70 |
Çalışma prensibi
Bir merkez kavrama sapı ile bağlanmış bir diyaframla donatılmış iki simetrik pompa odasında. Basınçlı hava, pompa giriş vanasından gelir ve bir boşluğa girer, diyafram hareketini iter ve başka bir boşluğa yayılan gazlar. Hedefe gidince, gaz dağıtım bileşenleri havayı otomatik olarak başka bir odaya sıkıştırır, diyaframı ters yöne iter, böylece karşılıklı hareket için iki diyafram sürekli senkronizasyonu yapar.
Basınçlı hava valfe girer, diyaframı doğru harekete geçirir ve oda emme ortamı ortama girer, topu odaya iter, bilyeli valf inhalasyon nedeniyle kapanır, ekstrüzyonla boşaltılan ortamlar ve bilyeli valfı açıp kapatır. Aynı zamanda küresel vanayı kapatın, geri akışı önleyin, böylece giriş solunan, erozyondan çıkışta orta durulama yapmak.
Uygulama alanı:
Kimyasal endüstri; Kaplama Endüstrisi; Boya Endüstrisi; Boya Endüstrisi; Pigment ve Tekstil Kimya Endüstrisi; Gıda endüstrisi; Su arıtma endüstrisi; Petrol endüstrisi; Çevre koruma endüstrisi; İlaç endüstrisi
Özellikler
Hava Diyafram Pompası
1. Sızdırmaz
2. İyi kendinden emişli performans
3. Orta her türlü iletmek
4. Malzeme: Dökme çelik, Alu, SS, PP
A 50 XX - XXX - X ( model seçimi)
Boru ağzı şekli: A-BSP B-NPT (F) C-Flanş
Diyafram malzemesi: 9 - Santopren H - Hytrel T - PTFE / Santopren
Top malzemesi: 9 -Santopren H - Hytre T - PTFE A - Asetal
Top koltuk malzemesi: P / K - Polipropilen / Kynoar SS - Paslanmaz Çelik
Pompa malzemesi: SS - Paslanmaz Çelik AL - Alüminyum Alaşımlı CI - Karbon Çelik P / K - Polipropilen / Kynoar
Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)
Asetal ································· 40 ° 40 ° A - 150 ° F (4.4 - 65.5 ° C)
Santoprene ···········································---40 ° - 225 ° F -40 ° - 107.2 ° C) Teflon ······································································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitril ············································ ············································································· z ·········································· -40 ° - -40 ° - -40 ° F ° -176.6 ° C) Hytrel · ··························································· ········ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ············································ ························ 10 ° -200 ° F (-28.9 ° - 65.5 ° C), polipropilen ·········· ································ 32 ° - 175 ° F (0-79.4 ° C)

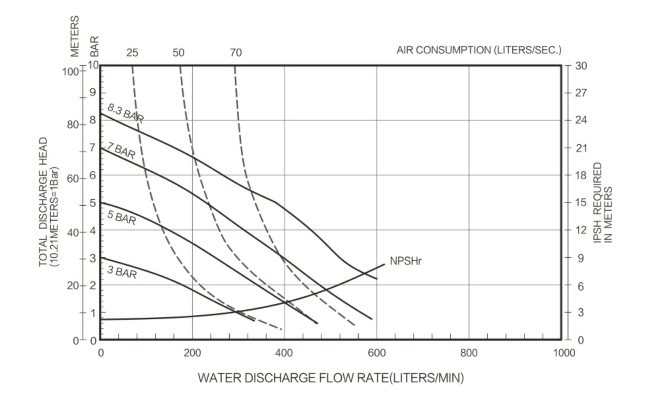

2 "Akış diyagramı
