Hava Tahrikli Plastik Diyafram Pompası / Teflon Diyafram Pompası 2.8kg Ağırlık

Baskı Mürekkebi / Boyama İçin Sızdırmaz Polipropilen Diyafram Pompası

Kauçuk, termoplastik veya teflondiaframın pistonlu hareketinin ve diyaframın her iki tarafındaki uygun valflerin karşılıklı hareketinin bir kombinasyonunu kullanan Hava diyafram pompası ( Membran pompası, hava ile çalışan çift diyaframlı pompa (AOOD) veya pnömatik diyafram pompası olarak da bilinir) bir sıvıyı pompalamak için kelebek vanalar, kapak vanaları veya diğer herhangi bir kapatma vanaları).

Ana Uygulama Plastik Diyafram Pompası
Fıstık ezmesi, turşu, patates püresi, sosis, reçel, elmalı kağıt, çikolata vb.
Pompa boyası, sakız, pigmentler.
Yapıştırıcılar ve tutkal, her türlü pompayı emebilir.
Her türlü fayans, porselen, tuğla ve çanak çömlek sırları.
Petrol kuyusu açıldıktan sonra, pompa çökeltilir ve doldurulur.
Çeşitli emülsiyon ve salmastra pompalayın.
Çeşitli atık suları pompalayın.
Pompaları yağ tankeri olarak kullanın, mavnalar temizleyin ve deponun kanalizasyonunda çekin.
Şerbetçiotu ve mayalı un bulamacı, şurup, şeker yoğun.
Maden, tünel, tünel, maden işleme ve cüruf içindeki suyu pompalayın. Çimento dolgusu ve harcı pompalayın.
Her türlü kauçuk hamurundan.
her türlü aşındırıcı, aşındırıcı yağ ve çamur, yağ ve genel temizlik kabı.
Her türlü yüksek toksik, yanıcı ve uçucu sıvı.
Her türlü güçlü asit, güçlü alkali, güçlü korozyon sıvısı.
150 ° C en yüksek sıcaklığa sahip her türlü yüksek sıcaklığa dayanıklı sıvı
Ön kademe basınç vericisinin çeşitli katı sıvı ayırma ekipmanı olarak.

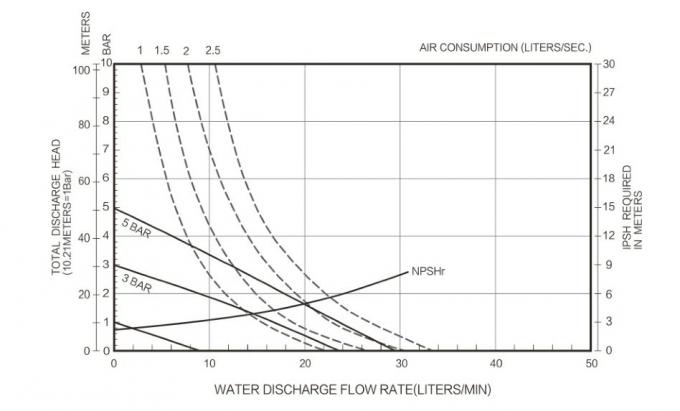

Akış hızı:

Bakım

 Lütfen seri numaralarına ve parça adlarına bakmak ve parça ve bakım servis paketi bilgilerini kavramak için montaj çizimlerindeki şemaya bakın. BS Bazı BSK parçaları, hızlı servis ve hizmet dışı kalma sürelerinin kısalmasına neden olabilecek "aşınan parçalar" olarak işaretlenmiştir. K Servis kitleri, iki ayrı diyafram pompası işlevine hizmet vermek için ayrılmıştır: 1. HAVA KISIMI, 2. SIVI KISIMI. FLUID SEC -TION, tipik parça MALZEME SEÇENEKLERİ ile eşleşecek şekilde daha fazla bölünmüştür. Servis sökme ve takma işlemi sırasında hassas iç hareketli parçaları kir ve yabancı maddelerden kirlenmeye karşı korumak için temiz bir çalışma yüzeyi sağlayın. Activity İyi servis aktivitesi kayıtlarını tutun ve önleyici bakım programına pompayı dahil edin. Dis Demonte etmeden önce, yakalanan malzemeyi çıkış manşetinde boşaltın - pompayı, malzemeden pompadan boşaltmak için baş aşağı çevirin.

SIVI BÖLÜM

And Üst ve alt manifoldu (1) ve (11) çıkartın.

Ball Bilyayı (2), “O” halkasını (3) (47) ve top yatağını (4) çıkarın.

Cap Sıvı kapağını (5) çıkarın. NOT: Sadece diyaframlı modellerde birincil diyafram (6A) ve yedek diyafram (6) kullanılır. Akışkan Bölümü çizimindeki yardımcı görünüme bakın.

Screw Vidayı (10), rondelayı (9), diyaframı (6A, 6) ve diyafram rondelasını (7, 8) çıkarın. NOT: (23) diyafram çubuğunun yüzeyini çizmeyin veya lekelemeyin. SIVI BÖLÜM

Reverse Ters sırayla tekrar monte ediniz.

Parts Tüm parçaları temizleyin ve kontrol edin. Aşınmış veya hasar görmüş parçaları, gerektiğinde yeni parçalarla değiştirin.

((23) diyafram çubuğunu ve 25) “Y” halkasını gresle yağlayın.

Diyafram çubuğunu (23) yardımcı kurulum aletiyle sabitleyin.

Cıvataların ve somunların son tespitinden önce, diyaframın bükülmesini önlemek için diyaframın (6A, 6) akışkan başlığı (5) ile hizalı olup olmadığını lütfen tespit edin.

Teflon diyaframı kullanan modeller için, yan taraflarında AIRS SIDE "hava haznesi" ile işaretlenmiş üç lastik diyafram (6) pompa gövdesinin önüne monte edilmiştir.  Pompayı çalıştırın, bir süre çalıştıktan sonra bağlantıyı ve sızdırmazlığı kontrol edin.
