Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | hava tahrikli diyafram pompası | Özelliği: | Sızıntı |
|---|---|---|---|
| Ağırlık: | 2.8kg | Gürültü seviyesi: | <70 db |
| Vurgulamak: | kauçuk diyafram pompası,3 inç hava diyafram pompası |
||
Polipropilen Gazla Çalışan Diyaframlı Pompa Korozyon Direnci
Diyaframlı pompa düşük hava basıncında bile yüksek hacimli teslimat sunar ve mevcut malzeme uyumluluk seçeneklerinde kullanılabilir. Model ve seçenek tablosuna bakın.Pompa, modüler hava motoru ve akışkan bölümü ile sağlanır.
Havayla çalışan diyafram pompası alternatif olarak hava odasındaki basınç farkını kullanarak sıvı akışkandaki emme sıvısı basıncını ve pozitif sıvı basıncını üretir. Küresel vana ileri sıvı akışını sağlayabilir.
Pompa basıncı, hava basıncı uygulandığında başlayacak ve pompalamaya ve talebe yetişmeye devam edecektir. Hat basıncını koruyacak ve koruyacak ve maksimum hat basıncına ulaşıldıktan sonra (dağıtım cihazı kapalı) devir durduracak ve gerektiğinde pompalamaya devam edecektir.
Kauçuk, termoplastik veya teflondiaframın pistonlu hareketinin ve diyaframın her iki tarafındaki uygun valflerin karşılıklı hareketinin bir kombinasyonunu kullanan Hava diyafram pompası ( Membran pompası, hava ile çalışan çift diyaframlı pompa (AOOD) veya pnömatik diyafram pompası olarak da bilinir) bir sıvıyı pompalamak için kelebek vanalar, kapak vanaları veya diğer herhangi bir kapatma vanaları).
| madde | Açıklama | birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0,69 |
| 2 | Maksimum akış hızı | 1 dakika | 46 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0,69 |
| 5 | Maksimum parçacık büyüklüğü | aa | 2.5 |
| 6 | Ağırlık | kilogram | 2.8 |
| 7 | Gürültü seviyesi | db | <70 |
Özellikler
Hava Diyafram Pompası
1. Sızdırmaz
2. İyi kendinden emişli performans
3. Orta her türlü iletmek
4. Malzeme: Dökme çelik, Alu, SS, PP
A 16 XX - XXX - X ( model seçimi)
Boru ağzı şekli: A-BSP B-NPT (F) C-Flanş
Diyafram malzemesi: 9 - Santopren H - Hytrel T - PTFE / Santopren
Top malzemesi: 9 -Santopren H - Hytre T - PTFE A - Asetal
Top koltuk malzemesi: P / K - Polipropilen / Kynoar SS - Paslanmaz Çelik
Pompa malzemesi: SS - Paslanmaz Çelik AL - Alüminyum Alaşımlı CI - Karbon Çelik P / K - Polipropilen / Kynoar
Ana performans parametreleri
No. Parametre İsimler Birimler Referans Değerler
1 Max. Çalışma Hava Basıncı Mpa 0.83
2 Maks. Akış l / dak 135
3 Maks. Kafa m 70
4 Maks. Sıvı Çıkış Basıncı Mpa 0.83
5 Maks. Partikül Çapı mm3
6 Ağırlık kg 9,5 / 12,5 (PP / KV) / 9,5 (AL) / 14,5 (SS / CI)
7 Gürültü Seviyesi db <85
Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)
Asetal ································· 40 ° 40 ° A - 150 ° F (4.4 - 65.5 ° C)
Santoprene ···········································---40 ° - 225 ° F -40 ° - 107.2 ° C) Teflon ······································································· ······· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitril ·············································· ·············································································· z ········································· -40 ° - -40 ° - -40 ° -176.6 ° C) Hytrel · ··························································· veya ········· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·········································· ························· 10 ° -200 ° F (-28.9 ° - 65.5 ° C), polipropilen ········· ································· 32 32 - 175 ° F (0-79,4 ° C)

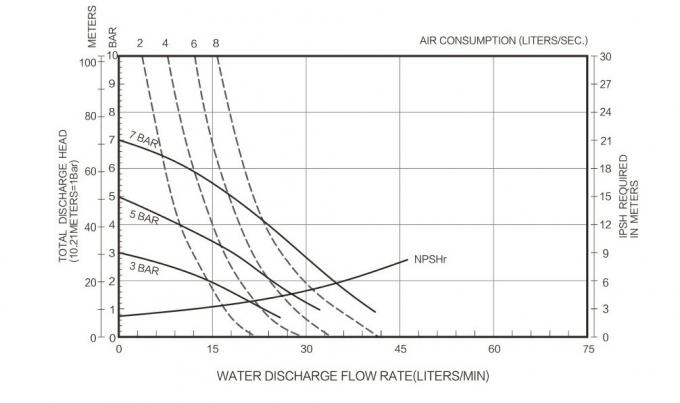

15pp ” Akış diyagramı
Hava ve Yağlama Gereksinimleri
AŞIRI HAVA BASINCI. Pompa hasarına, kişisel yaralanmaya veya maddi hasara neden olabilir.
KULLANMA TALİMATLARI
