Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Vurgulamak: | Basınçlı hava diyafram pompası,2 inç hava diyafram pompası |
||
|---|---|---|---|

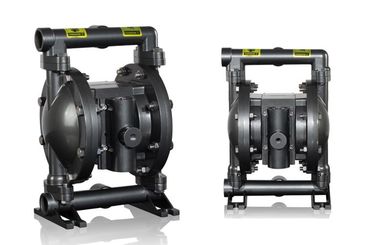

Kimyasal Havalı Diyafram Pompası / Diyaframlı Vakum Pompası
Kauçuk, termoplastik veya teflondiaframın pistonlu hareketinin ve diyaframın her iki tarafındaki uygun valflerin karşılıklı hareketinin bir kombinasyonunu kullanan Hava diyafram pompası ( Membran pompası, hava ile çalışan çift diyaframlı pompa (AOOD) veya pnömatik diyafram pompası olarak da bilinir) bir sıvıyı pompalamak için kelebek vanalar, kapak vanaları veya diğer herhangi bir kapatma vanaları).
Ürün Açıklaması:
Hava girişi | 1 / 4-18NPTF-1 |
Sıvı çıkışı | 1-11-1 / 2NPTF-1, Rp1-11BSP |
Sıvı Girişi | 1-11-1 / 2NPTF-1, Rp1-11BSP |
Maks. Akış | 135L / dk |
Maks. kafa | 70M |
Maks. Kendinden emişli Asansör (kuru) | 4m |
Maks. Hava basıncı | 8.3bar |
Maks. Parçacık çapı | 3mm |
Maks. Kurulum boyutu | 249.5 x 360,5 x 245mm |
Ağırlık | 9.5kg |
gürültü, ses | <80db |
Pnömatik Diyafram Pompası Avantajları:
1. Patlamaya dayanıklı, sıfır sızıntı, basit bir işlem.
2. Rölanti kabiliyeti, Kendinden emiş, Karmaşık kontrol yok.
3. Çeşitli erozif durumlar için geçerli, dönebilen parça yok, malzeme çeşitliliği.
4. Diyafram, top ve top koltuk uzun ömürlü ithal malzemeler benimsemek.
5. Ana valf ve hava motorunun modülerleştirilmesi. Kırılması, sökülmesi ve onarılması kolaydır.
4. Malzeme: Dökme çelik, Alu, SS, PP
Diyaframlı pompa düşük hava basıncında bile yüksek hacimli teslimat sağlar ve mevcut malzeme uyumluluk seçeneklerinde kullanılabilir. Model ve seçenek tablosuna bakın.Pompa, modüler motor hava ve sıvı bölümü ile sağlanır.
Havayla çalışan diyafram pompası alternatif olarak hava odasındaki basınç farkını kullanarak sıvı akışkandaki emme sıvısı basıncını ve pozitif sıvı basıncını üretir. Küresel vana ileri sıvı akışını sağlayabilir.
Pompa basıncı, hava basıncı uygulandığında başlayacak ve pompalamaya ve talebe yetişmeye devam edecektir. Hat basıncını koruyacak ve koruyacak ve maksimum hat basıncına ulaşıldıktan sonra (dağıtım cihazı kapalı) devir durduracak ve gerektiğinde pompalamaya devam edecektir.
A 2 5 XX - XXX - X ( model seçimi)
Boru ağzı şekli: A-BSP B-NPT (F) C-Flanş
Diyafram malzemesi: 9 - Santopren H - Hytrel T - PTFE / Santopren
Top malzemesi: 9 -Santopren H - Hytre T - PTFE A - Asetal
Top koltuk malzemesi: P / K - Polipropilen / Kynoar SS - Paslanmaz Çelik
Pompa malzemesi: SS - Paslanmaz Çelik AL - Alüminyum Alaşımlı CI - Karbon Çelik P / K - Polipropilen / Kynoar
Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)
Asetal ············································· 40 40 - 150 A 150 · 150 A ° F (4.4 - 65.5 ° C)
Santoprene ·········································---40 ° - 225 ° F (-40) ° - 107.2 ° C) Teflon ·········································································· ····· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitril ················································· ····················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·· ···································· -40 ° - 350 ° F (-40 ° -176.6 ° C) ) Hytrel · ····························································· veya · 20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··················································· ················· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polipropilen ································ ······················· 32 32 - 175 ° F (0-79,4 ° C)
1 ” Akış diyagramı
KULLANMA TALİMATLARI
Bakım
Kurulum boyutları :
