Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Garanti:: | 12 Ay | Üretme: | Sızdırmaz Dalgıç Diyaframlı Pompa |
|---|---|---|---|
| Maksimum akış hızı: | 378 l/dak | Maksimum kaldırma: | 70m |
| Kullanım: | Hava pompası | Özellik: | Yüksek verim |
| Vurgulamak: | 70m Sızıntı Yok AODD Pompa,378L/Dk AODD Diyaframlı Pompa,CE Belgeli AODD Pompa |
||

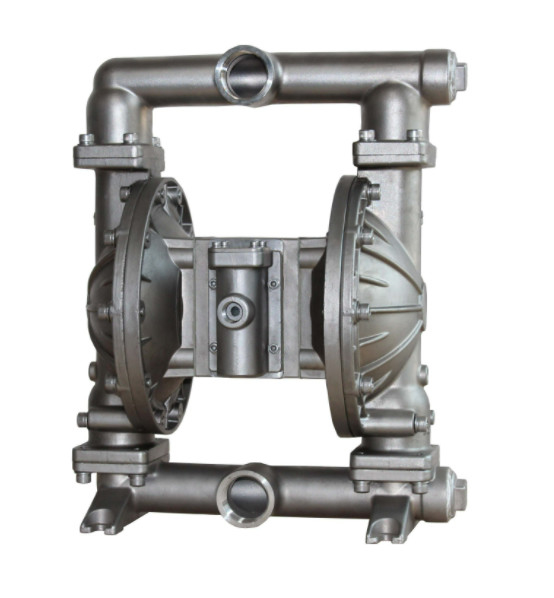

70m Hava Tahrikli Çift Diyaframlı Pompa Sızıntı Yok AOOD 378L/Dk
Dalgıç Diyaframlı Pompa Tanıtımı
Diyaframlı pompa, düşük hava basıncında ve geniş malzeme uyumluluğu seçeneklerinde bile yüksek hacimli teslimat sunar. Model ve seçenek tablosuna bakın. Pompa, modüler hava motoru ve akışkan bölümü ile sağlanır.
Havayla çalışan diyaframlı pompa, hava odasındaki basınç farkını kullanarak dönüşümlü olarak giriş akışkanı basıncını ve akışkan odasındaki pozitif akışkan basıncını üretir.Küresel vana, sıvının ileri akışını sağlayabilir.
Hava basıncı uygulandığında pompa döngüsü başlayacak ve pompalamaya ve talebe ayak uydurmaya devam edecektir.Hat basıncını oluşturacak ve koruyacak ve maksimum hat basıncına ulaşıldığında (dağıtım cihazı kapatıldığında) çevrimi durduracak ve gerektiğinde pompalamaya devam edecektir.
Hava diyaframlı pompa(olarak da bilinirMembran pompa, havayla çalışan çift diyaframlı pompa (AOOD)veyapnömatik diyaframlı pompa) bir sıvıyı pompalamak için bir kauçuk, termoplastik veya diyaframın ileri geri hareketi ile diyaframın her iki tarafındaki uygun valflerin (çek valf, kelebek valfler, kanatlı valfler veya başka herhangi bir kapatma valfi) kombinasyonunu kullanan.
Dalgıç Diyaframlı Pompa Parametreleri
| Öğe | Açıklama | Birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | Mpa | 0,83 |
| 2 | Maksimum akış hızı | L/Dk | 378 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | Mpa | 0,83 |
| 5 | Maksimum parçacık boyutu | mm | 6 |
| 6 | Ağırlık | kilogram | 23 |
| 7 | Gürültü seviyesi | db | <70 |
Dalgıç Diyaframlı Pompa uygulaması:
Pnömatik diyaframlı pompa, yeni bir pompa türü olan yeni bir taşıma makinesidir.Güç kaynağı olarak basınçlı hava, herhangi bir korozif sıvıda, partiküllü sıvıda, yüksek viskozitede, kolay uçucu, yanıcı, çok zehirli sıvılarda kullanılabilir.
A 2 5 XX - XXX - X (model seçimi)
Boru ağzı formu:A-BSP B-NPT(F) C-Flanş
Diyafram malzemesi:9 – Santoprene H – Hytrel T - PTFE/Santoprene
Top malzemesi:9 -Santopren H – Hytre T – PTFE A - Asetal
Bilye yuvası malzemesi:P/K –Polipropilen/Kynoar SS –Paslanmaz Çelik
Pompa malzemesi: SS –Paslanmaz Çelik AL –Alüminyum Alaşımlı CI- Karbon Çelik P/K –Polipropilen/Kynoar
Uygulanan Maksimum Sıcaklık Limitleri(diyafram / top / conta malzemesi)
Asetal ·············································· 40° - 150°F (4,4- 65,5°C)
Santoprene········································--40°- 225°F ( -40°- 107.2°C) ·············· ·······40°- 220°F (4.4°- 104°C) Nitril·························· ······················10°- 180°F (-12°- 82°C) Viton············ ·······································--40°- 350°F (-40°) -176.6°C) Hytrel·········································· ······-20°-150°F (-12°- 93°C) ·······················10°-200°F (-28.9°- 65.5°C) Polipropilen··········· ·····························32°- 175°F (0-79.4°C)
Hava ve Yağlama Gereksinimleri
AŞIRI HAVA BASINCI.Pompa hasarına, kişisel yaralanmaya veya maddi hasara neden olabilir.
KULLANMA TALİMATLARI
SIVI BÖLÜMÜNÜN YENİDEN MONTAJI
Akışkan Bölümündeki Parçaların Sökülmesi
a)Öncelikle pompayı boru hattı sisteminden çıkarın ve pompanın içindeki malzemeleri boşaltın.b) Pompayı temiz bir çalışma ortamına yerleştirin.c)Önce pompadan çıkış borusunu (1) sökün ve ardından bilyeyi (2), O kabı (3) ve (47) ve bilye yuvasını (4) sıvı kapağının (5) üst ucundan çıkarın. sırayla.Daha sonra pompayı baş aşağı yerleştirin ve O kabı (3) ve (47), bilye yatağını (4) ve bilyeyi (2) sıvı kapağından (5) çıkarmak için giriş borusunu (11) sökün.d)Kapağı (5) sökmek için iki sıvı kapağının etrafındaki cıvataları serbest bırakın.e) Diyafram vidasını (10) serbest bırakın ve diyafram rondelasını (7), (8) ve diyaframı (6) her iki uçtan çıkarın.Diyafram çubuğunu (23) çıkarın ve dudak şeklindeki conta halkası (25) değiştirilebilir.Hava Valfi Parçalarının Sökülmesi f)Önce cıvatayı (39) gevşetin ve ardından hava valfi muhafazasını (38), hava tamponunu (42) ve sızdırmazlık contasını (40) ve (41) sökün.g) Valf dilimini (36) ve valf plakasını (37) hava valfi muhafazasından (38) çıkarın.h) Segmanı (29) sökün ve limit uç kapağını (31) hava valfi muhafazasının (38) her iki ucundan çıkarın ve kapağı (30) gerektiği gibi değiştirebilirsiniz.i) Makarayı (35) hava valfi muhafazasından (38) elinizle dışarı ittikten sonra dudak tipi salmastrayı (33) kontrol edebilirsiniz.Pilot Valf Parçalarının Sökülmesi j) Önce silindir kapağını sabitleyen 4 cıvatayı (16) gevşetin ve ardından silindir kapağını (14) ve (18) her iki ucundan sökün ve O kapağını (17) çıkarın.k) Sızdırmazlık contasını (19) motor muhafazasının (15) yivinden çıkarın.l) Pilot çubuğu (22) ve tetik çubuğunu (45) motor kasasından (15) çıkarın ve tetik çubuğundaki dudak tipi salmastrayı (20) veya pilot çubuğundaki O kabını (44) değiştirebilirsiniz.Diyaframlı Pompanın Tekrar Takılması Pompanın tekrar montaj adımları, sökme adımları ile uyumsuz olduğundan, tekrar montaj işleminde aşağıdaki hususlara dikkat etmenizi rica ederiz: 1) Tüm sızdırmazlık elemanları ve temas yerleri greslenmelidir. .2) Lütfen tüm sızdırmazlık elemanlarını kullanmadan önce, yüzey hasarı gibi herhangi bir hasara sahip olup olmadıklarını dikkatlice kontrol edin.Hasar varsa, lütfen yenilerini değiştirin.3) Dudak tipi salmastranın (20)(, 25) ve (33) dudak yönü tabloda gösterilen yön ile tutarlı olmalıdır.4) Daha iyi bir sızdırmazlık sonucu elde etmek için sıvı kapağındaki cıvatalar dönüşümlü olarak zıt açılarla sıkılmalıdır.Sorun Giderme 1. Hava akışıyla birlikte egzoz açıklığından bir miktar sıvı boşaltılır.Diyaframı hasar açısından kontrol edin.Diyafram vidasında gevşeklik olup olmadığını kontrol edin 2. Çıkış sıvısında hava kabarcıkları var Emme borusu bağlantısında sızdırmazlık olup olmadığını kontrol edin.İyi sızdırmazlık için emme borusu ile emme manifoldu arasındaki bağlantıyı kontrol edin.Emme manifoldu ile sıvı kapağı arasındaki O halkasını kontrol edin Diyafram vidalarında gevşeklik olup olmadığını kontrol edin 3. Düşük pompa çıkışı Hava beslemesinin sabit olup olmadığını kontrol edin.Herhangi bir tıkanıklık için girişi/çıkışı kontrol edin.Emme manifoldunu bağlayan konektörlerin hava sızdırmazlığını kontrol edin Topun yuvaya yapışmadığını veya topun yanlış oturmadığını kontrol edin.4. İleri geri hareket olmadığında hava egzoz açıklığından dışarı atılır.Sürgülü valf (35) üzerindeki conta halkasını (33) kontrol edin.Tetik çubuğundaki (45) sızdırmazlık halkasını (20) kontrol edin.Diyafram bağlantı çubuğundaki conta halkasını (25) kontrol edin.
SSS
1. S: Bir fabrika veya ticaret şirketi misiniz?
C: Şanghay'da üreticiyiz.
2. S: Ödemeleriniz nedir?
A: T/T, Western Union, L/C vb.
3. S: Peki ya paket?
A: standart ihracat kontrplak kutu veya karton.
4. S: Garanti ne kadardır?
A: giyilebilir parçalar hariç 1 yıl garantimiz var.
5. S: Ürünlerin kullanımı var mı?
A: Pompa yer fıstığı, turşu, domates bulamacı, kırmızı sosis, çikolata, şerbetçiotu ve şurubu vb. emebilir.
Pompa boyayı, pigmenti, yapıştırıcıyı ve yapıştırıcıyı vb. emebilir.
Pompa, kiremit, porselen, tuğla ve çini eşyalar gibi çeşitli sırlı bulamaçları emebilir.
