Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün: | Alçak Basınç Diyaframlı Pompa | Maksimum akış hızı: | 378 l/dak |
|---|---|---|---|
| Maksimum kaldırma: | 70m | Özellik: | Sızdırmazlık |
| Vurgulamak: | Pnömatik kumandalı diyaframlı pompa,pnömatik çift diyaframlı pompa,Vakum Diyaframlı Pompa Sızdırmaz |
||

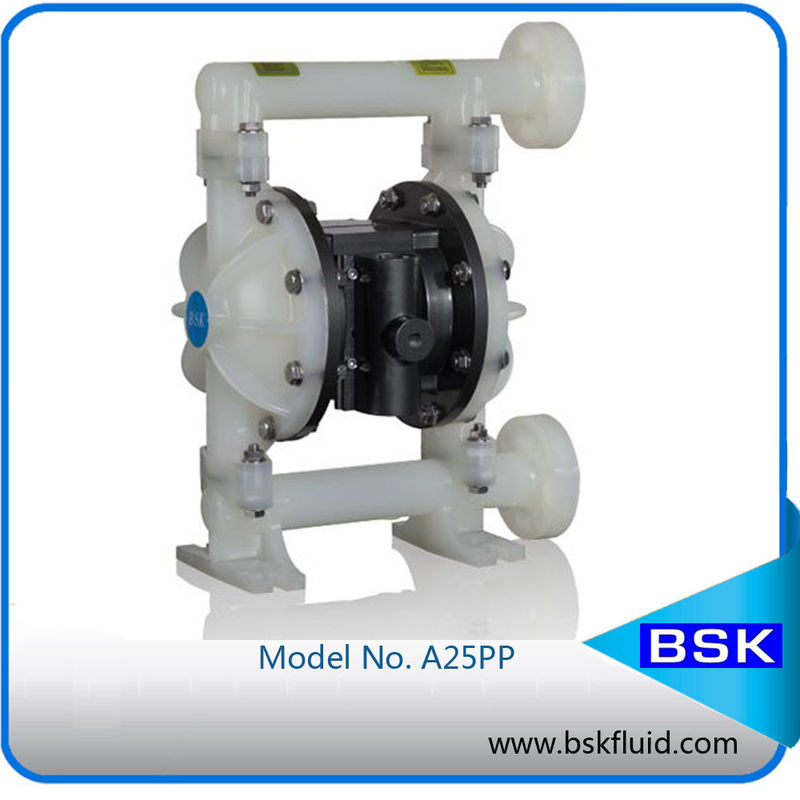

PTFE Vakum Diyafram Pompası, Baskı Mürekkebi Plastik Ürünleri Pompaları
Vakum Diyafram Pompası Giriş
Diyaframlı pompa, düşük hava basıncında ve yolun uygun olduğu malzeme uyumluluğu seçeneklerinde bile yüksek hacimli teslimat sunar. Modele ve seçenek çizelgesine bakın.
Havayla çalışan diyafram pompası alternatif olarak hava odasındaki basınç farkını kullanarak sıvı akışkandaki emme sıvısı basıncını ve pozitif sıvı basıncını üretir. Küresel vana ileri sıvı akışını sağlayabilir.
Hava basıncı uygulandığında pompa çevrimi başlayacak ve pompalamaya ve talebe yetişmeye devam edecektir. Hat basıncını koruyacak ve koruyacak ve maksimum hat basıncına ulaşıldıktan sonra (dağıtım cihazı kapalı) devir durduracak ve Gerektiği gibi pompalamaya devam edecektir.
| madde | Açıklama | birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0,83 |
| 2 | Maksimum akış hızı | L / dak | 378 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0,83 |
| 5 | Maksimum parçacık büyüklüğü | aa | 6 |
| 6 | Ağırlık | kilogram | 23 |
| 7 | Gürültü seviyesi | db | <70 |
Vakumlu Diyafram Pompası Teknik Özellikler
Hava Diyafram Pompası
1. Sızdırmaz
2. İyi kendinden emişli performans
3. Orta her türlü iletmek
4. Malzeme: Dökme çelik, Alu, SS, PP
Vakumlu Diyafram Pompası Uygulaması ve Avantajı:
Pnömatik diyafram pompaları basınçlı hava ile çalıştırılır. diyaframlı pompalar, partiküllü sıvıları ve yüksek viskoziteli, uçucu, aşındırıcı veya toksik olan çeşitli sıvıları ve ayrıca koloidleri pompalamak için uygundur. Pompa gövdesi alüminyum alaşımlarından, dökme demirden veya paslanmaz çelikten yapılmıştır. Diyafram, Nitril kauçuğu, kloronorgutta kauçuğu, flüoro kauçuğu gibi yüksek kaliteli kauçuktan yapılmıştır. Diyafram pompaları, petrol kimyasal, elektronik, seramik, gıda ve tekstil endüstrilerinde yaygın olarak kullanılmaktadır.
Not: Tablodaki pompaların ağırlığı yaklaşık değerlerdir. Bileşenlerden dolayı farklılıklara neden olacaktır. Sadece referans için.
Malzeme Sıcaklığı Sınırları (Diyafram / bilye / sızdırmaz malzeme)
Malzeme | Uygulama sıcaklığı aralığı |
POM | 10 ° -180 ° F (-12 ° - 82 ° C) |
Santoprene® | -40 ° - 225 ° F (-40 ° - 107.2 ° C) |
PTFE | 40 ° - 220 ° F (4.4 ° - 104 ° C) |
Nitril | 10 ° - 180 ° F (-12 ° - 82 ° C) |
Viton® | -40 ° - 350 ° F (-40 ° -176.6 ° C) |
PVDF | -20 ° -150 ° F (-12 ° - 93 ° C) |
Hytrel® | 10 ° -200 ° F (-28.9 ° - 65.5 ° C) |
PP | 32 ° - 175 ° F (0 - 79,4 ° C) |
Vakumlu Diyafram Pompası Açıklama
BSK diyafram pompası, düşük hava basıncında bile yüksek hacimli teslimat sunar ve çok çeşitli malzeme uyumluluk seçenekleri sunar. BSK pompaları, duraklamaya dayanıklı tasarıma, modüler hava motoru / sıvı bölümlerine sahiptir.
Hava ile çalışan çift diyaframlı pompalar, alternatif olarak akışkan bölmelerinde emme ve pozitif akışkan basıncı oluşturmak için hava bölmelerindeki bir basınç farkını kullanır;
Havalandırmadan sonra, pompa çalışmaya başlar ve çıkış basıncı istenen çıkışa ulaşır. Çıkıştaki basınç maksimum limitlere ulaştığında (her iki giriş ve çıkışın eşdeğeri kapatılır) Pompa çalışmayı durdurur. Boru hattındaki basınç maksimum valften az olduğunda, pompa çalışmaya devam eder.
BAKIM
Diyafram pompası bakımı dikkat noktalarını sıfırlıyor.
Sorun giderme kılavuzu
1.Air çıkış pompalarken sıvı var
Diyaframın hasar görüp görmediğini kontrol edin
Diyafram cıvatalarının gevşemiş olup olmadığını kontrol edin
2. çıkış sıvısı kabarcık vardır
Emme borusu bağlantı noktalarının iyi contalanmış olup olmadığını kontrol edin
Emme borusunun ve sıvı girişinin iyi sızdırmaz olduğunu kontrol edin
Sıvı girişi ile sıvı kapağı arasındaki halkayı O-ring ile birlikte kontrol edin
Diyafram cıvatalarının sıkılığını kontrol edin
3. Pompalama kapasitesi düşük
Hava beslemesinin kararlı olup olmadığını kontrol edin
Giriş ve çıkışın tıkalı olup olmadığını kontrol edin
Sıvı girişine bağlantı yerinin sızdırmaz olduğunu ve sızıntı olmadığını kontrol edin.
Bilya çubuğunun bilya koltuğuna veya bilya koltuğuna uygun olup olmadığını kontrol edin
4. Karşılıklı hareket olmadan, hava akışı egzoz deliğinden boşaltılır
Ana hava valfinin sızdırmaz halkasını kontrol edin
Pilot çubuk valfinin sızdırmaz halkasını kontrol edin
Diyafram çubuğunun sızdırmaz halkasını kontrol edin
