| Üretme: | 2" diyaframlı pompa | Maksimum çıkış basıncı: | 0.83Mpa |
|---|---|---|---|
| Özellik: | Sızdırmazlık | Uygulama: | Kimyasal endüstri |
| Güç: | Pnömatik | Baskı yapmak: | Alçak basınç |
| Yakıt: | hava ile çalışan | maksimum basınç: | 8,6 çubuk |
| Malzeme: | Dökme çelik, Alu, SS, PP | ||
| Vurgulamak: | 0.83mpa Pnömatik Diyaframlı Pompa,8.6bar Pnömatik Çift Diyaframlı Pompa,Düşük Basınçlı Çift Diyaframlı Pnömatik Pompa |
||

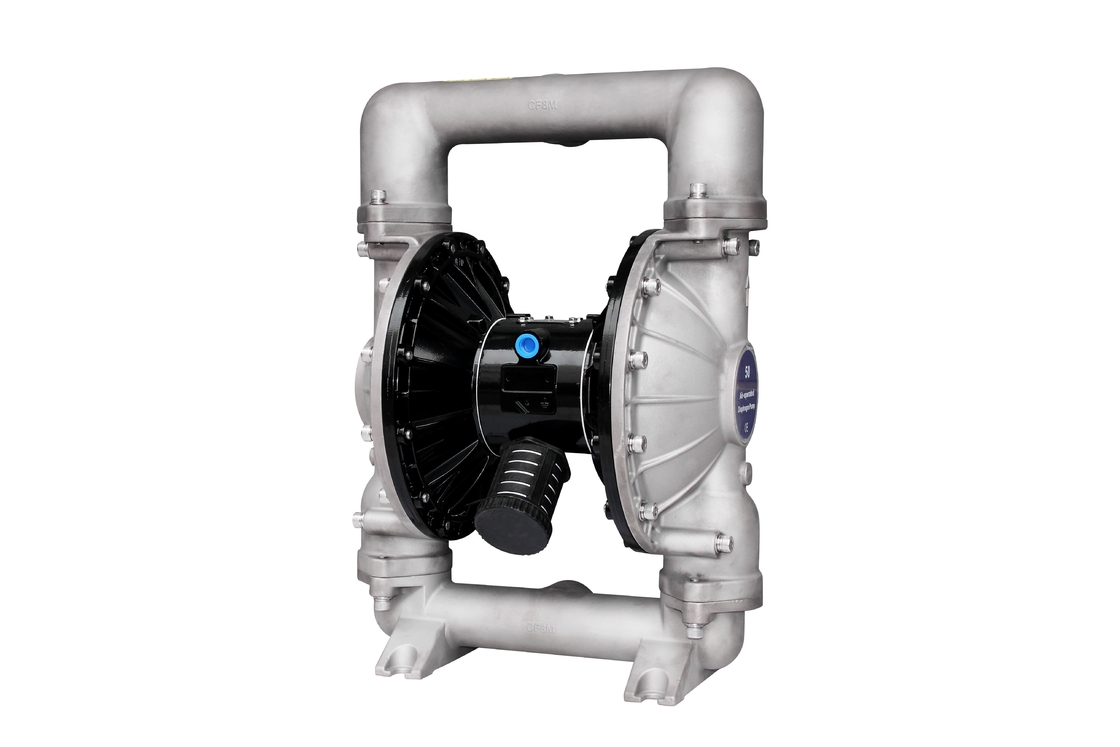

0.83mpa Çift Diyaframlı Pompa Sızdırmaz Pnömatik 8.6bar
Çift Etkili Diyaframlı Pompa Tanıtımı
Hava diyaframlı pompa(olarak da bilinirMembran pompa, havayla çalışan çift diyaframlı pompa (AOOD)veyapnömatik diyaframlı pompa) bir sıvıyı pompalamak için bir kauçuk, termoplastik veya diyaframın ileri geri hareketi ile diyaframın her iki tarafındaki uygun valflerin (çek valf, kelebek valfler, kanatlı valfler veya başka herhangi bir kapatma valfi) kombinasyonunu kullanan.
Diyaframlı pompa, düşük hava basıncında ve geniş malzeme uyumluluğu seçeneklerinde bile yüksek hacimli teslimat sunar. Model ve seçenek tablosuna bakın. Pompa, modüler hava motoru ve akışkan bölümü ile sağlanır.
Havayla çalışan diyaframlı pompa, hava odasındaki basınç farkını kullanarak dönüşümlü olarak giriş akışkanı basıncını ve akışkan odasındaki pozitif akışkan basıncını üretir.Küresel vana, sıvının ileri akışını sağlayabilir.
Hava basıncı uygulandığında pompa döngüsü başlayacak ve pompalamaya ve talebe ayak uydurmaya devam edecektir.Hat basıncını oluşturacak ve koruyacak ve maksimum hat basıncına ulaşıldığında (dağıtım cihazı kapatıldığında) çevrimi durduracak ve gerektiğinde pompalamaya devam edecektir.
Çift Etkili Diyaframlı Pompa parametreleri
| Öğe | Açıklama | Birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | Mpa | 0,83 |
| 2 | Maksimum akış hızı | L/Dk | 903 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | Mpa | 0,83 |
| 5 | Maksimum parçacık boyutu | mm | 9 |
| 6 | Ağırlık | kilogram | 103 |
| 7 | Gürültü seviyesi | db | <70 |
A 50 XX - XXX - X (model seçimi)
Boru ağzı formu:A-BSP B-NPT(F) C-Flanş
Diyafram malzemesi:9 – Santoprene H – Hytrel T - PTFE/Santoprene
Top malzemesi:9 -Santopren H – Hytre T – PTFE A - Asetal
Bilye yuvası malzemesi:P/K –Polipropilen/Kynoar SS –Paslanmaz Çelik
Pompa malzemesi: SS –Paslanmaz Çelik AL –Alüminyum Alaşımlı CI- Karbon Çelik P/K –Polipropilen/Kynoar
Uygulanan Maksimum Sıcaklık Limitleri(diyafram / top / conta malzemesi)
Asetal ·············································· 40° - 150°F (4,4- 65,5°C)
Santoprene·········································--40°- 225°F (-40°- 107,2°C) ············ ······· · ·40°- 220°F (4.4°- 104°C) Nitril························ ······················10°- 180°F (-12°- 82°C) Viton············ ·······································--40°- 350°F (-40°) -176.6°C) Hytrel·········································· ······-20°-150°F (-12°- 93°C) ························10°-200°F (-28.9°- 65.5°C) Polipropilen·········· ·······························32°- 175°F (0-79.4°C)
Çift Etkili Diyaframlı Pompa Uygulaması
1, Zehirli, yanıcı ve uçucu sıvılar.
2, Güçlü asit, korozyonlu güçlü alkali sıvılar
3, Tanker kamyonu, bilk fabrikası, petrol ürünlerinin yüklenmesi ve boşaltılması
4, Turşu, meyve özü, patates püresi, çikolata vb.
5, Boya, kauçuk, pigment ve yapıştırıcılar
6, Çeşitli seramik hamuru, enjeksiyon, harç ve bulamaç
7, Çeşitli lateks, organik çözücüler, doldurma
8, Yağ taşıyıcısının sıyrılması (kirli suyu ve artık yağı pompalayın)
9, Şerbetçi otu, maya gücü, şurup ve pekmezden oluşan ince hamur
10, Özel sıvı
2" Akış şeması
Genel açıklama
Hava ve Yağlama Gereksinimleri
AŞIRI HAVA BASINCI.Pompa hasarına, kişisel yaralanmaya veya maddi hasara neden olabilir.
KULLANMA TALİMATLARI
Bakım onarım
SIVI BÖLÜMÜNÜN DEMONTAJI
NOT: Yalnızca diyaframlı modellerde birincil diyafram(6A) ve yedek diyafram(6) kullanılır.Akışkan Bölümü çizimindeki yardımcı görünüme bakın.
SIVI BÖLÜMÜNÜN YENİDEN MONTAJI
Kurulum boyutları:
