| Üretme: | 2" diyaframlı pompa | Maksimum Çıkış Basıncı: | 0.83Mpa |
|---|---|---|---|
| Özellik: | Sızıntı olmayan | Başvuru: | Kimyasal endüstri |
| Güç: | PNÖMATİK | Baskı yapmak: | Alçak basınç |
| Yakıt: | hava ile çalışan | maksimum basınç: | 8.6 bar |
| Vurgulamak: | SS Çift Diyaframlı Pompa,2" Çift Diyaframlı Pompa,Pnömatik Hava Pompası |
||

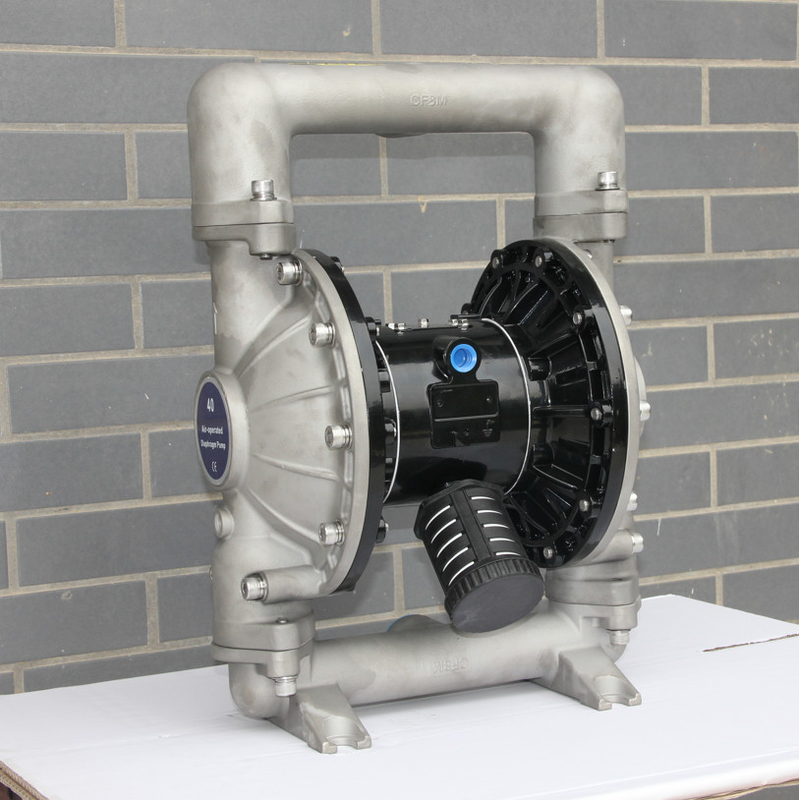

Kimya Mühendisliği Endüstrisi için 2 "Hava Paslanmaz Çelik Çift Diyaframlı Pompa Pnömatik Hava Pompası
Kauçuk Vakum Pnömatik 2" Diyaframlı Pompa Havayla Çalışan Sızıntı Yok
Çift Etkili Diyaframlı Pompa Tanıtımı
Hava diyaframlı pompa(aynı zamanda birMembran pompa, hava ile çalışan çift diyaframlı pompa (AOOD)veyapnömatik diyaframlı pompabir sıvıyı pompalamak için bir kauçuk, termoplastik veya diyaframın ileri geri hareketinin ve diyaframın her iki tarafındaki uygun valflerin (çek valf, kelebek valfler, kanatlı valfler veya başka herhangi bir kapatma valfi şekli) bir kombinasyonunu kullanan.
Diyaframlı pompa, düşük hava basıncında bile yüksek hacimli dağıtım sunar ve mevcut malzeme uyumluluğu seçeneklerinin ab yol aralığı. Model ve seçenek tablosuna bakın. Pompa, modülerleştirilmiş hava motoru ve sıvı bölümü ile sağlanır.
Havayla çalışan diyaframlı pompa, dönüşümlü olarak hava odasındaki basınç farkını kullanarak sıvı odasında emme sıvısı basıncını ve pozitif sıvı basıncını üretir.Küresel vana, sıvının ileri akışını sağlayabilir.
Hava basıncı uygulandıkça pompa çevrimi başlayacak ve pompalamaya ve talebe ayak uydurmaya devam edecektir.Hat basıncını oluşturacak ve koruyacak ve maksimum hat basıncına ulaşıldığında (dağıtım cihazı kapatıldığında) çevrimi durduracak ve gerektiğinde pompalamaya devam edecektir.
Çift Etkili Diyaframlı Pompa parametreleri
| Öğe | Tanım | Birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0,83 |
| 2 | Maksimum akış hızı | L/Dk | 903 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0,83 |
| 5 | Maksimum parçacık boyutu | mm | 9 |
| 6 | Ağırlık | kilogram | 103 |
| 7 | Gürültü seviyesi | db | ＜70 |
Çift Etkili Diyaframlı PompaÖzellikler
Hava Diyaframlı Pompa
1. Sızdırmazlık
2. İyi kendinden emiş performansı
3. Her türlü ortamı iletin
4. Malzeme: Dökme çelik, Alu, SS, PP
50 XX - XXX - X (model seçimi)
Boru ağzı şekli:A-BSP B-NPT(F) C-Flanş
Diyafram malzemesi:9 – Santoprene H – Hytrel T - PTFE/Santoprene
Top malzemesi:9 -Santoprene H – Hytre T – PTFE A - Asetal
Bilye yuvası malzemesi:P/K –Polipropilen/Kynoar SS –Paslanmaz Çelik
Pompa malzemesi: SS –Paslanmaz Çelik AL –Alüminyum Alaşımlı CI- Karbon Çelik P/K –Polipropilen/Kynoar
Uygulanan Maksimum Sıcaklık Limitleri(diyafram / bilye / conta malzemesi)
Asetal ·········································· 40° - 150°F (4,4- 65,5°C)
Santoprene······································-40°- 225°F (-40°- 107.2°C) ···································· ······ · 40°- 220°F (4.4°- 104°C) Nitril························ ····················10°- 180°F (-12°- 82°C) Viton··········· ··································-40°- 350°F (-40° -176.6°C) Hytrel······································ ······-20°-150°F (-12°- 93°C) Kynar························ ·····················10°-200°F (-28.9°- 65.5°C) Polipropilen·········· ····························32°- 175°F (0-79.4°C)
Çift Etkili Diyaframlı Pompa Uygulaması
1, Zehirli, yanıcı ve uçucu sıvılar.
2, Güçlü asit, korozyonlu güçlü alkali sıvılar
3, Tanker, bilk tesisi, petrol ürünlerinin yüklenmesi ve boşaltılması
4, Turşu, meyve özü, patates püresi, çikolata vb.
5, Boya, kauçuk, pigment ve yapıştırıcılar
6, Çeşitli seramik hamuru, derz dolgu, harç ve bulamaç
7, Çeşitli lateks, organik çözücüler, doldurma
8, Yağ taşıyıcının soyulması (pompa kirli su ve artık yağ)
9, Ortak şerbetçiotu, maya gücü, şurup ve melas ince hamur
10, Özel sıvı
2" Akış şeması
Genel açıklama
Hava ve Yağlama Gereksinimleri
AŞIRI HAVA BASINCI.Pompa hasarına, kişisel yaralanmaya veya mal hasarına neden olabilir.
KULLANMA TALİMATLARI
Bakım onarım
SIVI BÖLÜM DEMONTAJI
NOT: Yalnızca diyafram modelleri bir birincil diyafram(6A) ve bir yedek diyafram(6) kullanır.Akışkan Bölümü resmindeki yardımcı görünüme bakın.
SIVI BÖLÜMÜNÜN YENİDEN MONTAJI
Kurulum boyutları:
Akışkan Bölümündeki Parçaların Sökülmesi
a)Öncelikle,pompayı boru hattı sisteminden çıkarın ve pompadaki malzemeleri boşaltın.
b) Pompayı temiz bir çalışma ortamına yerleştirin.
c) Su çıkış borusunu (1) pompadan çıkarın ve ardından sıvı kapağının (5) üst ucundan bilyeleri (2), O kapları (3) ve (47) ve bilye yuvalarını (4) çıkarın. sırayla.Ardından pompayı baş aşağı yerleştirin ve O-ring kaplarını (3) ve (47), bilye yuvalarını (4) ve bilye yuvalarını (2) sıvı kapağından (5) çıkarmak için su giriş borusunu (11) çıkarın. .d) İki sıvı kapağının etrafındaki cıvataları gevşetin ve sıvı kapağını (5) çıkarın.e) Diyafram vidalarını (10) gevşetin ve diyafram pullarını (7), (8) ve diyaframı (6) her iki uçtan çıkarın.Dudaklı conta (25), diyafram çubuğunun (23) çıkarılmasıyla değiştirilebilir.f) Önce cıvatayı (39) gevşetin ve ardından hava valfi muhafazasını (38), rüzgar deflektörünü (42), sızdırmazlık contasını (40) ve (41) çıkarın.g) Valf levhasını (36) ve valf plakasını (37) hava valfi manşonundan (38) çıkarın.h) Kelepçeyi (29) çıkarın, limit uç kapağını (31) hava valfi manşonunun (38) her iki ucundan çıkarın ve tası (30) gerektiği gibi değiştirin.i) Valf elemanını (35) elle hava valfi manşonundan (38) dışarı ittikten sonra dudaklı salmastra (33) kontrol edilebilir.
j) Önce silindir kapağını sabitleyen 4 cıvatayı (16) gevşetin, ardından silindir kafalarını (14) ve (18) her iki uçtan sökün ve O-ring kapağını (17) çıkarın.k) Sızdırmazlık contasını (19) motor gövdesinin (15) oluğundan çıkarın.l) Kılavuz çubuğu (22) ve tetik çubuğunu (45) motor gövdesinden (15) çıkarın ve tetik çubuğu üzerindeki dudaklı contayı (20) veya kılavuz çubuk üzerindeki O-ringi (44) değiştirin.Diyaframlı pompanın montaj ve demontaj adımları uyumsuz olduğundan, montaj sırasında aşağıdaki noktalara dikkat ediniz: 1) Tüm sızdırmazlık elemanları ve bunların temas eden kısımları yağlama yağı ile kaplanmalıdır.
2)Kullanmadan önce, lütfen tüm sızdırmazlık elemanlarında yüzey hasarı gibi hasar olup olmadığını dikkatlice kontrol edin.Hasar görmüşse, yenisiyle değiştirin.3) Dudak tipi salmastranın (20) (, 25), (33) dudak yönü, şekilde gösterilen yön ile tutarlı olmalıdır.4) Daha iyi sızdırmazlık etkisi elde etmek için sıvı kapağındaki cıvatalar çapraz olarak sıkılmalıdır.
Sorun giderme1. Hava akışı ile egzoz portundan bir miktar sıvı boşaltılır.Diyaframı hasar açısından kontrol edin.Diyafram vidalarında gevşeklik olup olmadığını kontrol edin 2. Emme borusu bağlantısının iyi sızdırmaz olup olmadığını kontrol edin.Emme borusu ile emme manifoldu arasındaki bağlantının iyi kapatılmış olup olmadığını kontrol edin.Emme manifoldu ile sıvı kapağı arasındaki O-ringi kontrol edin.Diyafram vidalarının gevşek olup olmadığını kontrol edin.Pompa çıkışı düşük olduğunda hava beslemesinin kararlı olup olmadığını kontrol edin.Giriş/çıkışın engellenip engellenmediğini kontrol edin.Emme manifoldu bağlantı konnektörünün hava sızdırmazlığını kontrol edin.Kontrol bilyesi valf yuvasına takılmamış veya bilye doğru şekilde sabitlenmemiş.4. İleri geri hareket olmadığında, egzoz portundan hava boşaltılır.Makara (35) üzerindeki conta halkasını (33) kontrol edin.Tetik kolundaki (45) conta halkasını (20) kontrol edin.Diyafram bağlantı çubuğundaki conta halkasını (25) kontrol edin
