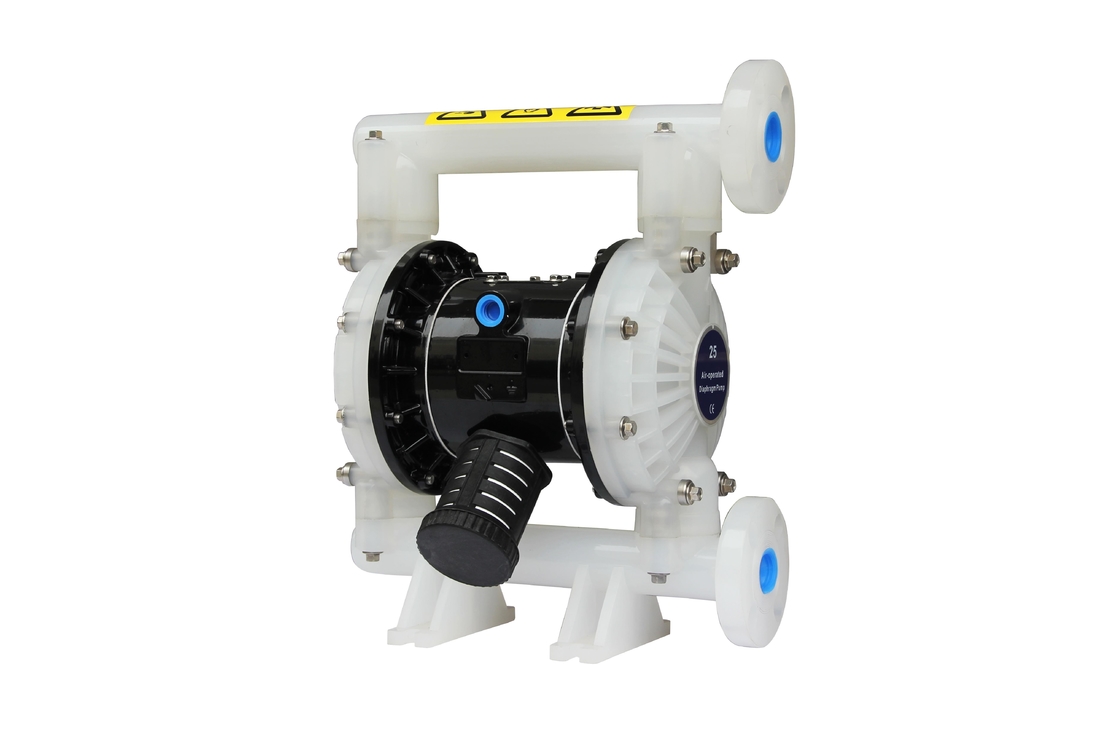

1 inç polipropilen diyafram pompa hava tahrikli diyafram pompa kelebek vana

Polipropilen Havayla Çalışan Çift Diyaframlı Pompa Kelebek Vanalar


Diyaframlı pompa, düşük hava basıncında bile yüksek hacimli teslimat sunar ve mevcut malzeme uyumluluğu seçeneklerinin ab yol aralığında mevcuttur. Model ve seçenek tablosuna bakın. Pompa, modülerleştirilmiş hava motoru ve sıvı bölümü ile sağlanır.
Havayla çalışan diyaframlı pompa, dönüşümlü olarak hava odasındaki basınç farkını kullanarak sıvı odasında emme sıvısı basıncını ve pozitif sıvı basıncını üretir.Küresel vana, sıvının ileri akışını sağlayabilir.

Hava basıncı uygulandıkça pompa çevrimi başlayacak ve pompalamaya devam edecek ve talebe ayak uyduracaktır.Hat basıncını oluşturacak ve koruyacak ve maksimum hat basıncına ulaşıldığında (dağıtım cihazı kapatıldığında) çevrimi durduracak ve gerektiğinde pompalamaya devam edecektir.

Hava diyaframlı pompa(aynı zamanda birMembran pompa, hava ile çalışan çift diyaframlı pompa (AOOD)veyapnömatik diyaframlı pompabir sıvıyı pompalamak için bir kauçuk, termoplastik veya diyaframın ileri geri hareketinin ve diyaframın her iki tarafındaki uygun valflerin (çek valf, kelebek valfler, kanatlı valfler veya başka herhangi bir kapatma valfi şekli) bir kombinasyonunu kullanan.




Özellikler

Hava Diyaframlı Pompa
1. Sızdırmazlık
2. İyi kendinden emiş performansı
3. Her türlü ortamı iletin
4. Malzeme: Dökme çelik, Alu, SS, PP


BG2 5 PP - X XX X -X X (model seçimi)

Boru ağzı şekli:A-BSP B-NPT(F) C-Flanş
Diyafram malzemesi:9 – Santoprene H – Hytrel T - PTFE/Santoprene
Top malzemesi:9 -Santoprene H – Hytre T – PTFE A - Asetal
Bilye yuvası malzemesi:P/K –Polipropilen/Kynoar SS –Paslanmaz Çelik
Pompa malzemesi: SS –Paslanmaz Çelik AL –Alüminyum Alaşımlı CI- Karbon Çelik P/K –Polipropilen/Kynoar

Avantajlar:
1. merkezi şaft entegre yapıya sahiptir, eşmerkezliliği sağlar ve eylemi daha akıcı hale getirir.
2. Filtre ünitesini artırın, hava motorunun normal çalışmasını sağlayın.
3. Hava kılavuzlu plakanın malzemesi, farklı çalışma alanlarına uygun seramik ve paslanmaz çeliktir.
4. Piston ucu vidalı bir yapıya sahip değildir ve kurulumu kolaydır
5. harici hava motoru, bakımı kolay
6. mühendislik plastiği benimsenerek kaynak tasarrufu sağlanır
7. Diğer diyaframlı pompalara göre hareketli parçalar daha azdır.
Birden çok spesifikasyona sahip pompalar için uygun 8 bir geri vites valfi


Uygulanan Maksimum Sıcaklık Limitleri(diyafram / bilye / conta malzemesi)


Asetal ···········································40° - 150°F (4,4- 65,5°C)
Santoprene····································-40°- 225°F ( -40°- 107.2°C) ····································· ·······40°- 220°F (4.4°- 104°C) Nitril························· ····················10°- 180°F (-12°- 82°C) Viton·········· ···································-40°- 350°F (-40°F) °-176.6°C) Hytrel····································· ········-20°-150°F (-12°- 93°C) Kynar······················ ·························10°-200°F (-28.9°- 65.5°C) Polipropilen······ ·······························32°- 175°F (0-79.4°C)


1”Akış diyagramı
