Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün: | Havayla Çalışan Diyaframlı Pompa | Maksimum Çıkış Basıncı: | 0.69Mpa |
|---|---|---|---|
| Sıcaklık Limitleri: | 32°- 175°F | Gürültü seviyesi: | ＜70dB |
| İsim: | Polipropilen Diyaframlı Pompa | Başvuru: | Aşındırıcı Sıvı Taşıma |
| Akış hızı: | 0-20m3/saat | Diyafram Malzemesi: | teflon |
| Kafa: | 30m | ||
| Vurgulamak: | 1/4'' Polipropilen Diyaframlı Pompa,70db Polipropilen Diyaframlı Pompa |
||

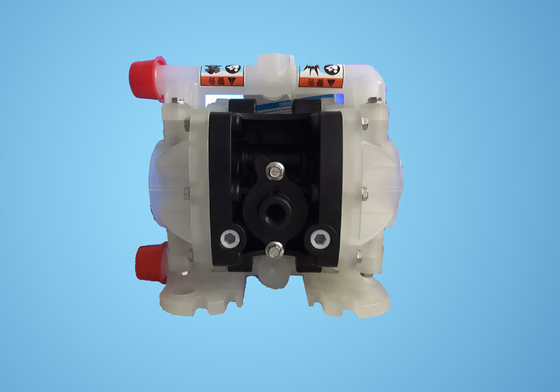

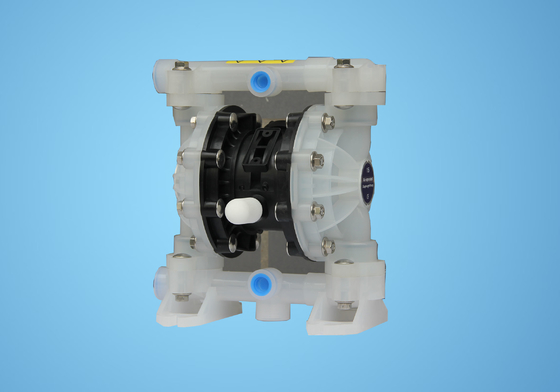

Korozif Sıvı Taşıma için 1/4" hava ile çalışan Diyaframlı Pompa
Kimyasal solvent korozyonu için Düşük Gürültülü Polipropilen Diyaframlı Pompa
Polipropilen Diyaframlı Pompa Giriş
Hava diyaframlı pompa(aynı zamanda birMembran pompa, hava ile çalışan çift diyaframlı pompa (AOOD)veyapnömatik diyaframlı pompabir sıvıyı pompalamak için bir kauçuk, termoplastik veya diyaframın ileri geri hareketinin ve diyaframın her iki tarafındaki uygun valflerin (çek valf, kelebek valfler, kanatlı valfler veya başka herhangi bir kapatma valfi şekli) bir kombinasyonunu kullanan.
Polipropilen diyaframlı pompa özellikleri:
1/4" & 1/2" & 1" &1.5" & 2" & 3"
Hava diyaframlı pompa
1. Sızıntı yok
2. İyi kendinden emişli performans
3. Çeşitli ortamların taşınması
| Öğe | Tanım | Birim | Referans Şekil |
| 1 | BOYUT hava pompası | İNÇ | 0.25 |
| 2 | Maksimum akış hızı | 1 dakika | 27 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0.69 |
| 5 | Maksimum parçacık boyutu | mm | 3 |
| 6 | Ağırlık | kilogram | 2.3 |
| 7 | Gürültü seviyesi | db | ＜70 |
BG06 XX - XXX - X (model seçimi)
Boru ağzı şekli:A-BSP B-NPT(F) C-Flanş
Diyafram malzemesi:9 – Santoprene H – Hytrel T - PTFE/Santoprene
Top malzemesi:9 -Santoprene H – Hytre T – PTFE A - Asetal
Bilye yuvası malzemesi:P/K –Polipropilen/Kynoar SS –Paslanmaz Çelik
Pompa malzemesi: SS –Paslanmaz Çelik AL –Alüminyum Alaşımlı CI- Karbon Çelik P/K –Polipropilen/Kynoar
Uygulanan Maksimum Sıcaklık Limitleri(diyafram / bilye / conta malzemesi)
Asetal ···········································40° - 150°F (4,4- 65,5°C)
Santoprene····································-40°- 225°F ( -40°- 107.2°C) ····································· ·······40°- 220°F (4.4°- 104°C) Nitril························· ····················10°- 180°F (-12°- 82°C) Viton·········· ······································-40°- 350°F (-40°-176.6°C) Hytrel··································· ············-20°-150°F (-12°- 93°C) Kynar·················· ······························10°-200°F (-28.9°- 65.5°C) Polipropilen ······································32°- 175°F ( 0-79.4°C)
Ürün Kullanımı
1. Fıstık ezmesi, kimchi, patates püresi, küçük kırmızı sosis, elma reçeli hamuru, çikolata vb.
2. Boya, sakız ve pigment pompalamak.
3, yapıştırıcılar ve yapıştırıcılar, her türlü pompalanabilir.
4, çeşitli fayans, porselen, tuğla ve çömlek sırları.
5. Petrol kuyusu açıldıktan sonra tortu ve harcı pompalayın.
6. Çeşitli emülsiyonları ve dolgu maddelerini pompalayın.
7. Her türlü yaşta pompalama.
8. Pompayı tanker olarak kullanın ve mavna yaşı emmek için tankı boşaltır.
9, şerbetçiotu ve fermente toz bulamaç, şurup, şeker yoğun.
10. Madenlerden, tünellerden, tünellerden, zenginleştirme ve cüruftan su pompalamak.Çimento harcı ve harcı pompalama.
11, çeşitli kauçuk hamuru.
12. Çeşitli aşındırıcılar, aşındırıcılar, petrol ve çamur, temizleme gresi ve genel kaplar.
13, çeşitli yüksek derecede toksik, yanıcı, uçucu sıvılar.
Kurulum boyutları:
a)Öncelikle, pompayı boru hattı sisteminden çıkarın ve pompadaki malzemeleri boşaltın.b) Pompayı temiz bir çalışma ortamına yerleştirin.c) Su çıkış borusunu (1) pompadan çıkarın ve ardından sıvı kapağının (5) üst ucundan bilyeleri (2), O kapları (3) ve (47) ve bilye yuvalarını (4) çıkarın. sırayla.Ardından pompayı baş aşağı yerleştirin ve O-ring kaplarını (3) ve (47), bilye yuvalarını (4) ve bilye yuvalarını (2) sıvı kapağından (5) çıkarmak için su giriş borusunu (11) çıkarın. .d) İki sıvı kapağının etrafındaki cıvataları gevşetin ve sıvı kapağını (5) çıkarın.e) Diyafram vidalarını (10) gevşetin ve diyafram pullarını (7), (8) ve diyaframı (6) her iki uçtan çıkarın.Dudaklı conta (25), diyafram çubuğunun (23) çıkarılmasıyla değiştirilebilir.f) Önce cıvatayı (39) gevşetin ve ardından hava valfi muhafazasını (38), rüzgar deflektörünü (42), sızdırmazlık contasını (40) ve (41) çıkarın.g) Valf levhasını (36) ve valf plakasını (37) hava valfi manşonundan (38) çıkarın.
h) Kelepçeyi (29) çıkarın, limit uç kapağını (31) hava valfi manşonunun (38) her iki ucundan çıkarın ve tası (30) gerektiği gibi değiştirin.i) Valf elemanını (35) elle hava valfi manşonundan (38) dışarı ittikten sonra dudaklı salmastra (33) kontrol edilebilir.j) Önce silindir kapağını sabitleyen 4 cıvatayı (16) gevşetin, ardından silindir kafalarını (14) ve (18) her iki uçtan sökün ve O-ring kapağını (17) çıkarın.k) Sızdırmazlık contasını (19) motor gövdesinin (15) oluğundan çıkarın.l) Kılavuz çubuğu (22) ve tetik çubuğunu (45) motor gövdesinden (15) çıkarın ve tetik çubuğu üzerindeki dudaklı contayı (20) veya kılavuz çubuk üzerindeki O-ringi (44) değiştirin.Diyaframlı pompanın montaj ve demontaj adımları uyumsuz olduğundan, montaj sırasında aşağıdaki noktalara dikkat ediniz: 1) Tüm sızdırmazlık elemanları ve bunların temas eden kısımları yağlama yağı ile kaplanmalıdır.2) Kullanmadan önce, lütfen tüm sızdırmazlık elemanlarında yüzey hasarı gibi hasar olup olmadığını dikkatlice kontrol edin.Hasar görmüşse, yenisiyle değiştirin.3) Dudak tipi salmastranın (20) (, 25), (33) dudak yönü, şekilde gösterilen yön ile tutarlı olmalıdır.4) Daha iyi sızdırmazlık etkisi elde etmek için sıvı kapağındaki cıvatalar çapraz olarak sıkılmalıdır.
Sorun giderme1. Hava akışı ile egzoz portundan bir miktar sıvı boşaltılır.Diyaframı hasar açısından kontrol edin.Diyafram vidalarında gevşeklik olup olmadığını kontrol edin 2. Emme borusu bağlantısının iyi sızdırmaz olup olmadığını kontrol edin.Emme borusu ile emme manifoldu arasındaki bağlantının iyi kapatılmış olup olmadığını kontrol edin.Emme manifoldu ile sıvı kapağı arasındaki O-ringi kontrol edin.Diyafram vidalarının gevşek olup olmadığını kontrol edin.Pompa çıkışı düşük olduğunda hava beslemesinin kararlı olup olmadığını kontrol edin.
Giriş/çıkışın engellenip engellenmediğini kontrol edin.Emme manifoldu bağlantı konnektörünün hava sızdırmazlığını kontrol edin.Kontrol bilyesi valf yuvasına takılmamış veya bilye doğru şekilde sabitlenmemiş.4. İleri geri hareket olmadığında, egzoz portundan hava boşaltılır.Makara (35) üzerindeki conta halkasını (33) kontrol edin.Tetik kolundaki (45) conta halkasını (20) kontrol edin.Diyafram bağlantı çubuğundaki conta halkasını (25) kontrol edin
