Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Üretim: | Çift Hava Tahrikli Diyafram Pompası | Özelliği: | Sızıntı |
|---|---|---|---|
| Uygulama: | Kimya endüstrisi | Maksimum debi: | 192l / dakika |
| Uygulama: | Evrensel | Malzeme: | dökme demir |
| Vurgulamak: | ikiz diyafram pompası,çift etkili diyafram pompası |
||

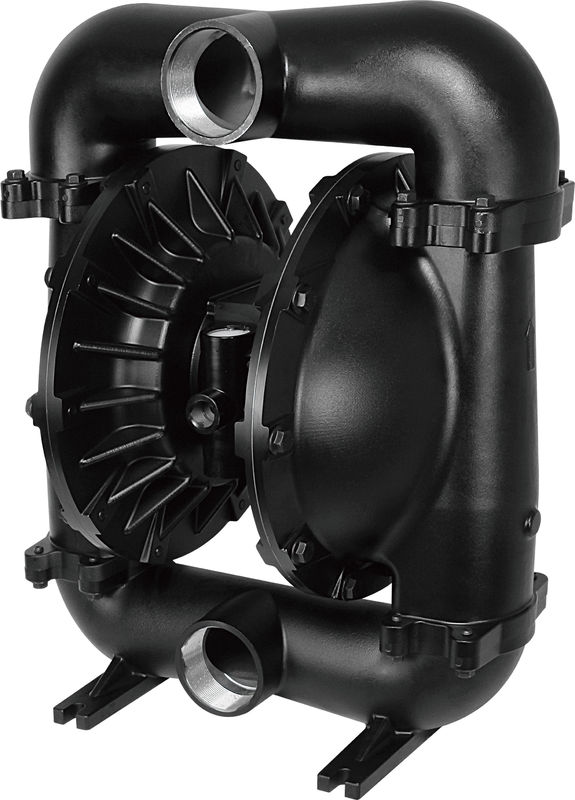

Düşük Basınçlı Döküm Çelik Diyaframlı Pompa Korozyon Dirençli
Çift Hava Tahrikli Diyafram Pompası Giriş
Kauçuk, termoplastik veya teflondiaframın pistonlu hareketinin ve diyaframın her iki tarafındaki uygun valflerin karşılıklı hareketinin bir kombinasyonunu kullanan Hava diyafram pompası ( Membran pompası, hava ile çalışan çift diyafram pompası (AOOD) veya pnömatik diyafram pompası olarak da bilinir) bir sıvıyı pompalamak için kelebek vanalar, kapak vanaları veya diğer herhangi bir kapatma vanaları).
Diyaframlı pompa, düşük hava basıncında ve yolun uygun olduğu malzeme uyumluluğu seçeneklerinde bile yüksek hacimli teslimat sunar. Model ve seçenek tablosuna bakın. Pompa, modüler hava motoru ve akışkan bölümü ile sağlanır.
Havayla çalışan diyafram pompası alternatif olarak hava odasındaki basınç farkını kullanarak sıvı akışkandaki emme sıvısı basıncını ve pozitif sıvı basıncını üretir. Küresel vana ileri sıvı akışını sağlayabilir.
Hava basıncı uygulandığında pompa çevrimi başlayacak ve pompalamaya ve talebe yetişmeye devam edecektir. Hat basıncını koruyacak ve koruyacak ve maksimum hat basıncına ulaşıldıktan sonra (dağıtım cihazı kapalıyken) döngülemeyi durduracak ve gerektiğinde pompalamaya devam edecektir.
Çift Hava Tahrikli Diyafram Pompa Parametreleri
| madde | Açıklama | birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0,83 |
| 2 | Maksimum akış hızı | L / dak | 192 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0,83 |
| 5 | Maksimum parçacık büyüklüğü | aa | 3 |
| 6 | Ağırlık | kilogram | 12.3 |
| 7 | Gürültü seviyesi | db | <70 |
Çift Hava Tahrikli Diyafram Pompası Teknik Özellikler
Hava Diyafram Pompası
1. Sızdırmaz
2. İyi kendinden emişli performans
3. Orta her türlü iletmek
4. Malzeme: Dökme çelik, Alu, SS, PP
A 2 5 XX - XXX - X ( model seçimi)
Boru ağzı şekli: A-BSP B-NPT (F) C-Flanş
Diyafram malzemesi: 9 - Santopren H - Hytrel T - PTFE / Santopren
Top malzemesi: 9 -Santopren H - Hytre T - PTFE A - Asetal
Top koltuk malzemesi: P / K - Polipropilen / Kynoar SS - Paslanmaz Çelik
Pompa malzemesi: SS - Paslanmaz Çelik AL - Alüminyum Alaşımlı CI - Karbon Çelik P / K - Polipropilen / Kynoar
Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)
Asetal ································· 40 ° 40 ° A - 150 ° F (4.4 - 65.5 ° C)
Santoprene ··········································· - -40 ° - 225 ° F -40 ° - 107.2 ° C) Teflon ······································································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitril ··········································· ·············································································· z ·········································---40 ° - -40 ° F ° -176.6 ° C) Hytrel · ··························································· ········· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·········································· ·························· 10 ° -200 ° F (-28.9 ° - 65.5 ° C), polipropilen ········ ···································· 32 32 - 175 ° F (0-79.4 ° C)
1 ” Akış diyagramı
Hava ve Yağlama Gereksinimleri
AŞIRI HAVA BASINCI. Pompa hasarına, kişisel yaralanmaya veya maddi hasara neden olabilir.
KULLANMA TALİMATLARI
Bakım
