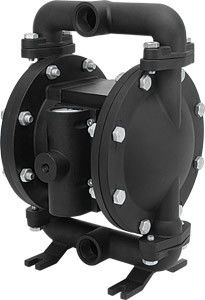

Yiyecek Ve Kimya Endüstrisi için Kıvılcım Giderici Hava Tahrikli Çift Diyaframlı Pompa

Yiyecek Ve Kimya Endüstrisi için Kıvılcım Giderici Hava Tahrikli Çift Diyaframlı Pompa

1. Hava Tahrikli Çift Diyafram Pompası Giriş

Hava Tahrikli Çift Diyaframlı Pompa, sıvıları taşımak veya basınçlandırmak için kullanılan makinelerdir. Pompa esas olarak su, yağ, asit ve alkali sıvı, emülsiyon, süspanse emülsiyon ve sıvı metal taşımak için kullanılır ve ayrıca sıvı, gaz karışımı ve askıda katı madde içeren sıvıları da taşıyabilir. Pompalar genellikle çalışma prensiplerine göre üç türe ayrılabilir: volümetrik pompalar, güç pompaları ve diğer pompa türleri. Sürüş yöntemine göre yapıya göre elektrikli pompa ve su çarkı pompası, tek kademeli pompa ve çok kademeli pompaya, kazan besleme pompasına ve kullanıma göre dozaj pompasına ve su pompasına, yağ pompasına ve Sıvı teslim yapısına göre çamur pompası. Şaft yapısına göre doğrusal pompaya ve geleneksel pompaya ayrılabilir. Pompalar sıvıyı yalnızca katı madde olarak değil, lojistik araç olarak da taşıyabilir.

A 2 5 XX - XXX - X ( model seçimi)

Boru ağzı şekli: A-BSP B-NPT (F) C-Flanş

Diyafram malzemesi: 9 - Santopren H - Hytrel T - PTFE / Santopren

Top malzemesi: 9 -Santopren H - Hytre T - PTFE A - Asetal

Top koltuk malzemesi: P / K - Polipropilen / Kynoar SS - Paslanmaz Çelik

Pompa malzemesi: SS - Paslanmaz Çelik AL - Alüminyum Alaşımlı CI - Karbon Çelik P / K - Polipropilen / Kynoar

Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)

Asetal ································· 40 ° - 40 ° - 150 ° F (4.4 - 65.5 ° C)

Santoprene ··········································---40 ° - 225 ° F 40 ° - 107.2 ° C) Teflon ········································································ ······ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitril ··············································· ····················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·· Viton ················ ···································· -40 ° - 350 ° F (-40 ° -176.6 ° C) ) Hytrel · ····························································· veya · -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··················································· ·················· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polipropilen ·················· ························ 32 32 - 175 ° F (0-79,4 ° C)

Bakım

• Lütfen seri numaralarına ve parça adlarına bakmak ve parça ve bakım servis paketi bilgilerini kavramak için montaj resimlerinde şemaya bakın.
• Bazı BSK parçaları, hızlı servis ve hizmet dışı kalma sürelerinin kısalmasına neden olabilecek "aşınan parçalar" olarak işaretlenmiştir.
• Servis kitleri, iki ayrı diyafram pompası işlevine hizmet vermek için ayrılmıştır: 1. HAVA KISIMI, 2. SIVI BÖLÜM. FLUID SEC -TION, tipik parça MALZEME SEÇENEKLERİ ile eşleşecek şekilde daha fazla bölünmüştür.
• Servis sökme ve takma işlemi sırasında hassas iç hareketli parçaları kir ve yabancı maddelerden kirlenmeye karşı korumak için temiz bir çalışma yüzeyi sağlayın.
• İyi servis aktivitesi kayıtlarını tutun ve önleyici bakım programına pompa ekleyin.
• Demonte etmeden önce, yakalanan malzemeyi çıkış manşetinde boşaltın - pompayı, malzemeden pompadan boşaltmak için baş aşağı çevirin.
