| Adı: | Hava Tahrikli Çift Diyaframlı Pompa | Malzeme: | Paslanmaz çelik |
|---|---|---|---|
| Max. Akış: | 330L / dk | Maks. kafa: | 70M |
| Maks. Kendinden emişli Asansör (kuru): | 4.5m | Maks. Hava basıncı: | 8.3bar |
| Vurgulamak: | ikiz diyafram pompası,çift etkili diyafram pompası |
||

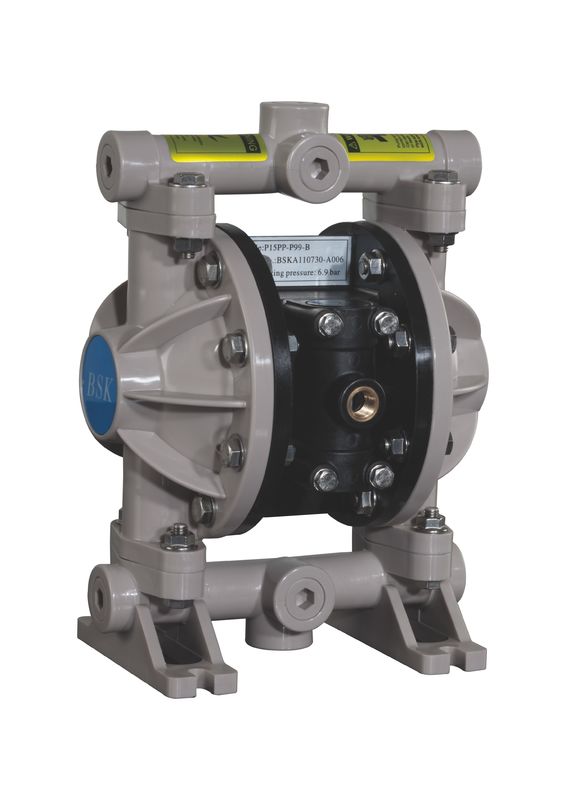

Paslanmaz Çelik Hava Tahrikli Çift Diyaframlı Pompa Gürültü Seviyesi 85 Db
Hava Tahrikli Çift Diyaframlı Pompa Hakkında
Çok çeşitli uygulamalarda kullanılabilecek tek bir pompa arıyorsanız, hava ile çalışan çift diyaframlı (AODD) bir pompa istiyorsunuz. JBSL, bir kaynaktan temin edilebilen en eksiksiz AODD pompa hattını sunar. Başka hiçbir üretici, FDA, USDA, 3A ve EHEDG de dahil olmak üzere her sağlık standardını karşılayan daha fazla AODD pompası (veya daha fazla boyut ve akış seçeneği) sunmuyor.
Ürün Özellikleri
| 1 | Ana valf ve geri dönüş vanası için seramik malzeme daha uzun ömür, daha fazla stabilite sağlar ve kirli basınçlı havada çalışır (çoğu durumda hava filtresi isteğe bağlıdır). |
| 2 | Susturucu ile buz olmadan. Pompanın egzoz alanı, içindeki susturucu ile yenilikçi tasarım, bu hava çıkışını pürüzsüz hale getirir.) |
| 3 | Pompanın dış kısımlarının tamamı döküm alüminyumdur ve özel çevre korumalı boyadır, pompayı zarif bir görünüme sahiptir. |
| 4 | Büyük akış kapasitesi. Yenilikçi oda tasarımı akış kapasitesini en üst düzeye çıkarır. Giriş vanası ile sorunsuz ayarlama, hatta pompayı zarar vermeden vanayı bile kapatma. |
| 5 | Düşük tüketim basınçlı hava. Hava akış sisteminin yenilikçi tasarımı, maksimum performans elde etmek için basınçlı hava kullanımını en aza indirir. |
| 6 | Hafif ve küçük boyutlu, hareketli. |
| 7 | Ana valf ve hava motorunun modülerleştirilmesi. Kırılması, sökülmesi ve onarılması kolaydır. |
| 8 | Optimize edilmiş tasarım, pompanın genel bileşen sayısını büyük ölçüde azaltır. Önemli ölçüde performansı artırmak, bakım için yardımcı olmak. |
| 9 | Güç çeşitliliği için, pnömatik pompanın akış kapasitesi normalde elektrikli pompaya göre daha düşüktür, ancak BSK pompası belirli koşullarda seri olarak çalışabilir. Bu, müşteri talebini büyük ölçüde karşılayabilir. |
| 10 | Sızdırmazlık yapısı ve malzemenin yenilikçi tasarımı, iç veya dıştaki sızıntıyı tamamen çözer. |
| 11 | BSK pompası düşük hava basıncında çalıştırılabilir (sadece 1,5 KG hava basıncını BSK pompasını çalıştırabilirsiniz). |
Hava Tahrikli Çift Diyaframlı Pompa Parametreleri
Hava girişi | 1 / 2-14NPTF-1 |
Sıvı çıkışı | 1-1 / 2-11-1 / 2NPTF-1, Rp1-1 / 2-11BSP |
Sıvı Girişi | 1-1 / 2-11-1 / 2NPTF-1, Rp1-1 / 2-11BSP |
Maks. Akış | 330L / dk |
Maks. kafa | 70M |
Maks. Kendinden emişli Asansör (kuru) | 4.5m |
Maks. Hava basıncı | 8.3bar |
Maks. Parçacık çapı | 6mm |

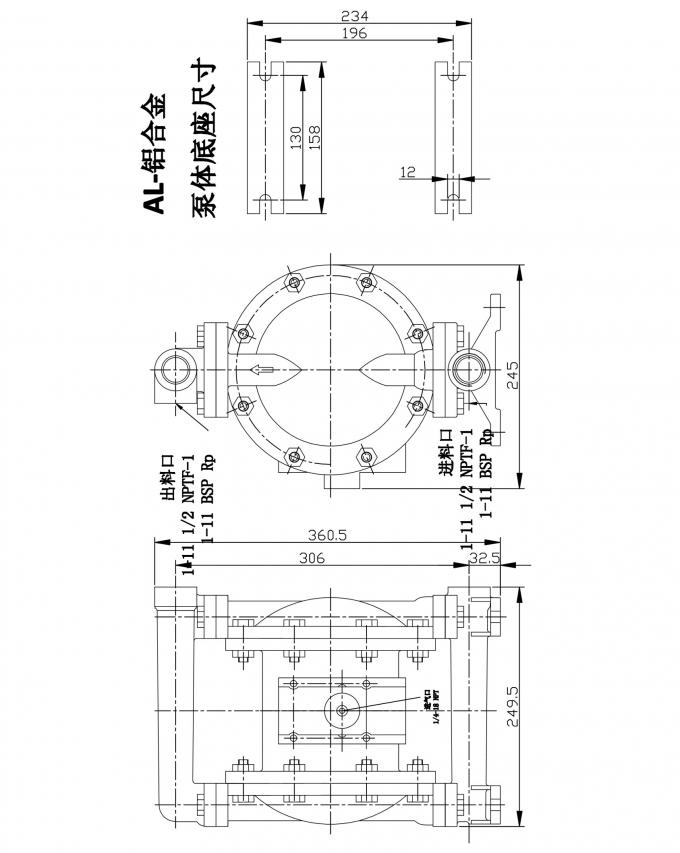

Maks. Kurulum boyutu | 343 x 498 x 301mm |
Ağırlık | 35kg |
gürültü, ses | <80db |
A 40 XX - XXX - X ( model seçimi)
Boru ağzı şekli: A-BSP B-NPT (F) C-Flanş
Diyafram malzemesi: 9 - Santopren H - Hytrel T - PTFE / Santopren
Top malzemesi: 9 -Santopren H - Hytre T - PTFE A - Asetal
Top koltuk malzemesi: P / K - Polipropilen / Kynoar SS - Paslanmaz Çelik
Pompa malzemesi: SS - Paslanmaz Çelik AL - Alüminyum Alaşımlı CI - Karbon Çelik P / K - Polipropilen / Kynoar
Ana performans parametreleri
No. Parametre İsimler Birimler Referans Değerler
1 Max. Çalışma Hava Basıncı Mpa 0.83
2 Maks. Akış l / dak 330
3 Maks. Kafa m 70
4 Maks. Sıvı Çıkış Basıncı Mpa 0.83
5 Maks. Partikül Çapı mm 6
6 Ağırlık kg 19,5 / 2,5 (PP / KV) / 35 (AL) / 35 (SS / CI)
7 Gürültü Seviyesi db <85
Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)
asetal ················································· ································ 40 ° - 150 ° F (4.4-65.5 ° C)
Santoprene ················································· ··································· -40 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ················································· ········································ 40 40 - 220 ° F ° C) Nitril ········································································ ·············································· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ····································································· ·············································· -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · ······················································ ··································· ············ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ······································· ······························································ ············· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polipropilen ······································· ······························································ ·· 32 ° - 175 ° F (0-79.4 ° C)
1.5 " Akış diyagramı
