| Adı: | Diyaframlı Sıvı Pompası | Türü: | Kendinden Emişli |
|---|---|---|---|
| Maksimum debi: | 378l / dakika | Maksimum kaldırma: | 70m |
| Kullanım: | Atıksu | Özelliği: | yüksek verimlilik |
| Vurgulamak: | ikiz diyafram pompası,çift etkili diyafram pompası |
||

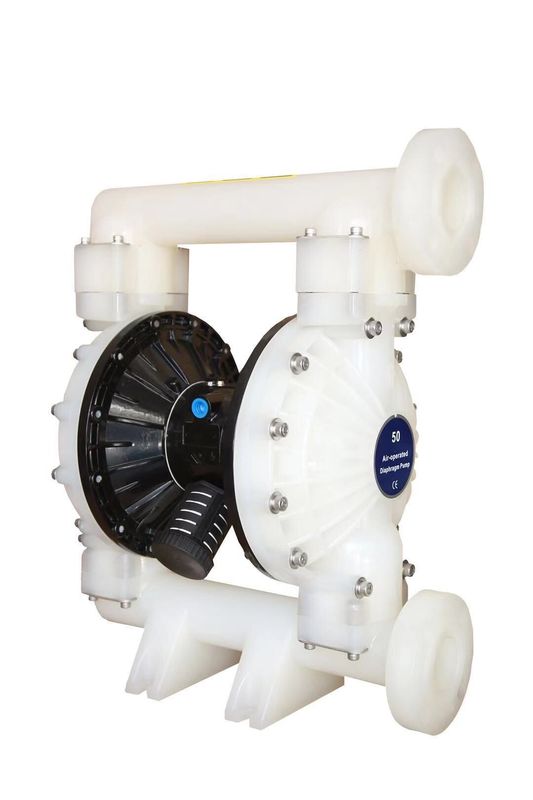

Atıksu Diyaframı Sıvı Pompası / Kendinden Emişli Membran Su Pompası
Diyaframlı Sıvı Pompası Çalışma Prensibi
Bir merkez kavrama sapı ile bağlanmış bir diyaframla donatılmış iki simetrik pompa odasında. Basınçlı hava, pompa giriş vanasından gelir ve bir boşluğa girer, diyafram hareketini iter ve başka bir boşluğa yayılan gazlar. Hedefe gidince, gaz dağıtım bileşenleri havayı otomatik olarak başka bir odaya sıkıştırır, diyaframı ters yöne iter, böylece karşılıklı hareket için iki diyafram sürekli senkronizasyonu yapar.
Sıkıştırılmış hava valfe girer, diyaframı doğru harekete geçirir ve hazne emme ortamı ortama girer, topu odaya iter, bilyeli valf inhalasyon nedeniyle kapanır, ekstrüzyonla boşaltılan ortamlar ve bilyeli valfı açıp kapatır. Aynı zamanda küresel vanayı kapatın, geri akışı önleyin, böylece giriş solunan, erozyondan çıkarak orta derecede durulama yapın.
Diyafram Sıvı Pompası Parametreleri
| madde | Açıklama | birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0,83 |
| 2 | Maksimum akış hızı | L / dak | 378 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0,83 |
| 5 | Maksimum parçacık büyüklüğü | aa | 6 |
| 6 | Ağırlık | kilogram | 23 |
| 7 | Gürültü seviyesi | db | <70 |
Diyaframlı Sıvı Pompası uygulaması:
Pnömatik diyafram pompası, yeni tür pompa olan yeni bir taşıma makinesidir. Güç kaynağı olarak basınçlı hava, herhangi bir aşındırıcı sıvı, partikül içeren sıvı, yüksek viskoziteli, kolay uçucu, yanıcı, yüksek derecede toksik sıvı olarak kullanılabilir.
A 2 5 XX - XXX - X ( model seçimi)
Boru ağzı şekli: A-BSP B-NPT (F) C-Flanş
Diyafram malzemesi: 9 - Santopren H - Hytrel T - PTFE / Santopren
Top malzemesi: 9 -Santopren H - Hytre T - PTFE A - Asetal
Top koltuk malzemesi: P / K - Polipropilen / Kynoar SS - Paslanmaz Çelik
Pompa malzemesi: SS - Paslanmaz Çelik AL - Alüminyum Alaşımlı CI - Karbon Çelik P / K - Polipropilen / Kynoar
Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)
Asetal ································· 40 ° 40 ° A - 150 ° F (4.4 - 65.5 ° C)
Santoprene ··········································· - -40 ° - 225 ° F -40 ° - 107.2 ° C) Teflon ······································································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitril ··········································· ·············································································· z ·········································---40 ° - -40 ° F ° -176.6 ° C) Hytrel · ··························································· ········ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··········································· ························ 10 ° -200 ° F (-28.9 ° - 65.5 ° C), polipropilen ·········· ································ 32 ° - 175 ° F (0-79.4 ° C)
Parçaların Sıvı Bölümünde Sökülmesi
a) İlk önce, pompayı boru hattı sisteminden çıkarın ve malzemeleri içindeki pompadan boşaltın. b) Pompayı temiz bir çalışma ortamına yerleştirin. c) Önce çıkış borusunu (1) pompadan sökün ve sonra bilyeyi (2), O kabını (3) ve (47) ve bilya yuvasını (4) sıvı kapağının (5) üst ucundan çıkarın sırayla. Bundan sonra, pompayı baş aşağı yerleştirin ve giriş borusunu (11) O kabını (3) ve (47), bilyalı yatağı (4) ve bilyayı (2) sıvı kapağından (5) sökerek çıkarın. d) Başlığı (5) sökmek için iki sıvı kapağının etrafındaki cıvataları serbest bırakın. e) Diyafram vidasını (10) serbest bırakın ve diyafram rondelasını (7), (8) ve diyaframı (6) her iki taraftan çıkarın. Diyafram çubuğunu (23) çıkartın ve dudak şeklindeki conta halkası (25) değiştirilebilir. Hava Valfi Parçalarının Sökülmesi f) Önce cıvatayı (39) gevşetin ve ardından hava valfi kasasını (38), hava bölmesini (42) ve sızdırmazlık contasını (40) ve (41) sökün. g) Valf dilimini (36) ve valf plakasını (37) hava valfi muhafazasından (38) çıkarın. h) Emniyet segmanını (29) sökün ve sınır uç kapağını (31) hava valfi muhafazasının (38) her iki ucundan çıkarın ve istediğiniz zaman kabı (30) değiştirebilirsiniz. i) Makarayı (35) hava valfi muhafazasından (38) elle tuttuktan sonra dudak tipi contayı (33) kontrol edebilirsiniz. Pilot Valf için Parçaların Sökülmesi j) Önce silindir kafasını sabitleyen 4 cıvatayı (16) gevşetin, ardından her iki ucundaki silindir kafasını (14) ve (18) sökün ve O kabını (17) çıkarın. k) Sızdırmazlık contasını (19) motor gövdesinin (15) oluğundan çıkarın. l) Pilot çubuğu (22) ve tetik çubuğunu (45) motor gövdesinden (15) çıkarın ve tetik çubuk üzerindeki dudak tipi contayı (20) veya pilot çubuktaki O kabını (44) değiştirebilirsiniz. Diyafram Pompasının Yeniden Birleştirilmesi Pompanın yeniden birleştirme adımları, sökme işlemleriyle uyumlu değildir, bu nedenle tekrar birleştirme işleminde aşağıdakilere dikkat etmeniz istenir: 1) Tüm sızdırmazlık elemanlarının ve bunların temas parçalarının yağlanması gerekir . 2) Tüm sızdırmazlık elemanlarını kullanmadan önce, yüzey hasarı gibi hasar görüp görmediklerini lütfen dikkatlice kontrol edin. Hasar varsa, lütfen yenilerini değiştirin. 3) Dudak tipi salmastranın (20) (, 25) ve (33) dudak yönü grafikte gösterilen yöne uygun olmalıdır. 4) Akışkan başlığındaki cıvatalar, daha iyi bir sızdırmazlık sonucu elde etmek için dönüşümlü olarak ters açılarla bağlanmalıdır. Sorun Giderme 1. Bir miktar sıvı, hava akışı ile birlikte egzoz açıklığından boşaltılır. Diyaframı hasara karşı kontrol edin. Diyafram vidasını gevşeklik açısından kontrol edin. 2 Çıkış sıvısında hava kabarcıkları var. Emme borusu bağlantısını iyi sızdırmazlık için kontrol edin. İyi sızdırmazlık için emme borusu ile emme manifoldu arasındaki bağlantıyı kontrol edin. Emme manifoldu ile sıvı kapağı arasındaki O halkasını kontrol edin. Diyafram vidalarını gevşeklik 3 için kontrol edin. Düşük pompa çıkışı Hava beslemesinin sağlam olup olmadığını kontrol edin. Herhangi bir tıkanıklık için giriş / çıkışı kontrol edin. Emme manifoldunu bağlayan konektörlerin hava sızdırmazlığı için kontrol edin Topun yuvaya sıkışıp sıkışmadığını veya topun doğru oturmadığını kontrol edin. 4. Pistonlu hareket olmadığında egzoz deliğinden hava boşaltılır. Sürgülü valf (35) üzerindeki conta halkasını (33) kontrol edin. Tetik çubuğunda (45) conta halkasını (20) kontrol edin. Diyafram bağlantı çubuğundaki conta halkasını (25) kontrol edin
