| Üretme: | Dalgıç Diyaframlı Pompa | Ağırlık: | 22.3kg |
|---|---|---|---|
| Özellik: | İyi kendinden emişli | Maksimum parçacık boyutu: | 4mm |
| kullanım: | Gıda | Baskı yapmak: | Yüksek basınç |
| Güç: | PNÖMATİK | Yapı: | Diyaframlı Pompa |
| Malzeme: | Paslanmaz çelik | ıslak uç: | Dökme Demir/Alüminyum/ Paslanmaz Çelik |
| Vurgulamak: | 3A Havayla Çalışan Pnömatik Pompa,Kendinden Emişli Havayla Çalışan Pnömatik Pompa,4mm Parçacık Dalgıç Pnömatik Pompa |
||

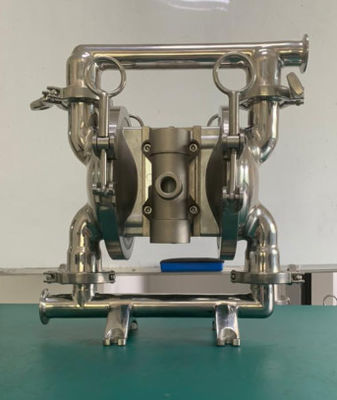

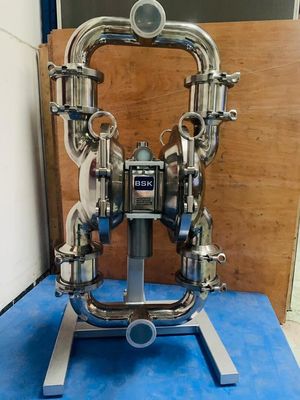

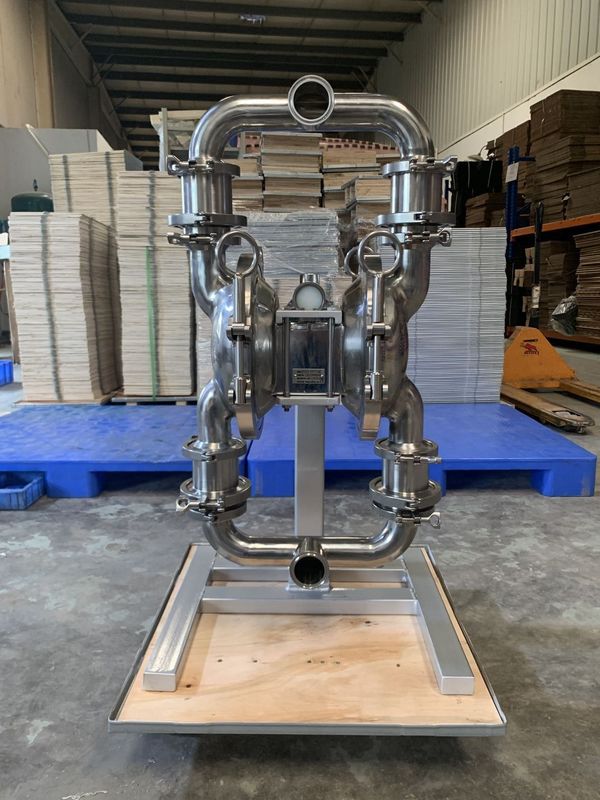

Gıda endüstrisi Dalgıç Diyaframlı Pompa Membran Pompalar
FDA uyumlu çözümler Diyaframlı PompaÖzellikler
Hava Diyaframlı Pompa
1. Sızdırmazlık
2. İyi kendinden emiş performansı
3. Her türlü ortamı iletin
Dalgıç Diyaframlı Pompa Tanıtımı
Hava diyaframlı pompa(bir olarak da bilin Membran pompa, hava ile çalışan çift diyaframlı pompa (AOOD) veya pnömatik diyaframlı pompa) bir akışkanı pompalamak için bir kauçuk, termoplastik veya diyaframın ileri geri hareketinin ve diyaframın her iki tarafındaki uygun valflerin (çek valf, kelebek valfler, kanatlı valfler veya başka herhangi bir kapatma valfi şekli) bir kombinasyonunu kullanan.
Aro Dalgıç Diyaframlı Pompa Parametreleri
| Kalem | Açıklama | Birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0,83 |
| 2 | Maksimum akış hızı | L/Dk | 192 |
| 3 | Maksimum kaldırma | m | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0,83 |
| 5 | Maksimum parçacık boyutu | mm | 3 |
| 6 | Ağırlık | kilogram | 12.3 |
| 7 | Gürültü seviyesi | db | ＜70 |
Aro Dalgıç Diyaframlı Pompa Ana Avantajları
1, Hava gücünün kullanımı nedeniyle, akış, ihracat direncine göre otomatik olarak değişti.Hangi yüksek viskoziteli sıvı için uygundur.
2, Yanıcı ve patlayıcı ortamlarda, pompa güvenilir ve düşük maliyetlidir, kıvılcım çıkarmaz ve aşırı ısınmaz,
3, Pompa hacmi küçüktür, taşınması kolaydır, temel gerekmez, uygun kurulum ve ekonomi.Mobil taşıma pompası olarak kullanılabilir.
4, Tehlikelerin olduğu yerlerde, aşındırıcı malzeme işleme, diyaframlı pompa tamamen dıştan ayrılabilir.
5, pompa kesme kuvveti düşüktür, ortama fiziksel etki küçüktür, kararsız kimya sıvısını taşımak için kullanılabilir.
Hava Diyaframlı Pompa Uygulama
Atık su arıtma, kimya sanayi, petrokimyada yaygın olarak kullanılmaktadır.
sanayi, boya, seramik, çevre koruma, baskı ve boyama vb. ile ilgili her türlü
aşındırıcı, uçucu, yanıcı, partiküllü ve yüksek viskoziteli zehirli sıvılar.
50 XX - XXX - X (model seçimi)
Boru ağzı şekli:A-BSP B-NPT(F) C-Flanş
Diyafram malzemesi:9 – Santoprene H – Hytrel T - PTFE/Santoprene
Top malzemesi:9 -Santoprene H – Hytre T – PTFE A - Asetal
Bilye yuvası malzemesi:P/K –Polipropilen/Kynoar SS –Paslanmaz Çelik
Pompa malzemesi: SS –Paslanmaz Çelik AL –Alüminyum Alaşımlı CI- Karbon Çelik P/K –Polipropilen/Kynoar
Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)
Asetal ···········································40° - 150°F (4,4- 65,5°C)
Santoprene····································-40°- 225°F (- 40°- 107.2°C) ······································ ·····40°- 220°F (4.4°- 104°C) Nitril ················10°- 180°F (-12°- 82°C) Viton·············· ·····························-40°- 350°F (-40°-176.6°C) Hytrel 1. 20°-150°F (-12°- 93°C) Kynar······························· ··············10°-200°F (-28.9°- 65.5°C) Polipropilen················· ·················32°- 175°F (0-79.4°C)

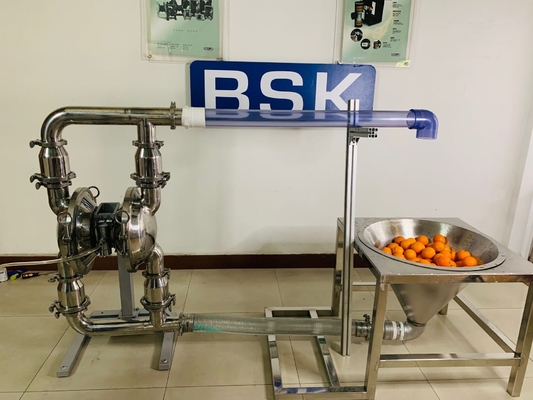

Gıda hijyeni standartlarına uyun
Süt, meyve suyu, çikolata
Mühendislik Projeleri:
Akışkan Bölümündeki Parçaların Sökülmesi
a)Öncelikle pompayı boru hattı sisteminden çıkarın ve pompa içindeki malzemeleri boşaltın.b)Pompayı temiz bir çalışma ortamına yerleştirin.c)Önce pompadan çıkış borusunu (1) sökün ve ardından bilyeyi (2), O kap (3) ve (47) ile bilye yatağını (4) sıvı kapağının (5) üst ucundan çıkarın. sırayla.Ardından pompayı ters çevirerek giriş borusunu (11) O kabı (3) ve (47), bilye yuvasını (4) ve bilyeyi (2) akışkan kapağından (5) çıkaracak şekilde sökün.d)Kapağı (5) sökmek için iki sıvı başlığının etrafındaki cıvataları gevşetin.e) Diyafram vidasını (10) gevşetin ve diyafram pulunu (7), (8) ve diyaframı (6) her iki uçtan çıkarın.Diyafram çubuğunu (23) çıkarın ve dudak şeklindeki conta halkası (25) değiştirilebilir.Hava Valfi Parçalarının Sökülmesi f)Önce cıvatayı (39) gevşetin ve ardından hava valfi muhafazasını (38), hava bölmesini (42) ve sızdırmazlık contasını (40) ve (41) sökün.g) Valf dilimini (36) ve valf plakasını (37) hava valfi muhafazasından (38) çıkarın.h) Segmanı (29) sökün ve limit uç kapağını (31) hava valfi muhafazasının (38) her iki ucundan çıkarın ve gerektiğinde tası (30) değiştirebilirsiniz.i)Makarayı (35) hava valfi muhafazasından (38) elinizle dışarı doğru ittikten sonra dudaklı salmastrayı (33) kontrol edebilirsiniz.Pilot Valf Parçalarının Sökülmesi j) Önce silindir kapağını sabitleyen 4 cıvatayı (16) gevşetin, ardından silindir kapağını (14) ve (18) her iki uçtan sökün ve O-tapını (17) çıkarın.k) Sızdırmazlık contasını (19) motor kasasının (15) oluğundan çıkarın.l) Pilot çubuğu (22) ve tetik çubuğunu (45) motor gövdesinden (15) çıkarın ve tetik çubuğu üzerindeki dudak tipi salmastrayı (20) veya pilot çubuk üzerindeki O fincanını (44) değiştirebilirsiniz.Diyaframlı Pompanın Yeniden Montajı Pompanın yeniden montaj adımları, sökme adımlarıyla uyumlu değildir, bu nedenle yeniden montaj işleminde aşağıdakilere dikkat etmenizi rica ederiz: 1) Tüm sızdırmazlık elemanları ve temas parçaları greslenmelidir. .2) Lütfen tüm sızdırmazlık elemanlarını kullanmadan önce, yüzey hasarı gibi hasarlı olup olmadıklarını dikkatlice kontrol edin.Hasarlıysa, lütfen yenilerini değiştirin.3) Dudak tipi salmastranın (20)(, 25) ve (33) dudak yönü, tabloda gösterilen yön ile tutarlı olmalıdır.4) Daha iyi bir sızdırmazlık sonucu elde etmek için sıvı kapağındaki cıvatalar dönüşümlü olarak zıt açılarla sabitlenmelidir.Sorun Giderme 1. Hava akışıyla birlikte egzoz açıklığından bir miktar sıvı boşaltılır.Diyaframı herhangi bir hasar açısından kontrol edin.Diyafram vidasında gevşeklik olup olmadığını kontrol edin 2. Çıkış sıvısında hava kabarcıkları var Emme borusu bağlantısında iyi sızdırmazlık olup olmadığını kontrol edin.İyi sızdırmazlık için emme borusu ile emme manifoldu arasındaki bağlantıyı kontrol edin.Emme manifoldu ile sıvı kapağı arasındaki O halkasını kontrol edin Diyafram vidalarında gevşeklik olup olmadığını kontrol edin 3. Düşük pompa çıkışı Hava beslemesinin sabit olduğunu kontrol edin.Giriş/çıkışta herhangi bir tıkanıklık olup olmadığını kontrol edin.Hava sızdırmazlığı için emme manifoldunu bağlayan konektörleri kontrol edin Topun koltuğa yapışmadığını veya topun yanlış oturmadığını kontrol edin.4. Pistonlu hareket olmadığında egzoz açıklığından hava boşaltılır.Sürgülü valf (35) üzerindeki conta halkasını (33) kontrol edin.Tetik çubuğundaki (45) conta halkasını (20) kontrol edin.Diyafram bağlantı çubuğundaki conta halkasını (25) kontrol edin
