| ürün: | Havayla Çalışan Diyaframlı pompa | Maksimum çıkış Basıncı: | 0,69 Mpa |
|---|---|---|---|
| Sıcaklık Limitleri: | 32°- 175°F | Gürültü seviyesi: | <70dB |
| ad: | Polipropilen Diyaframlı Pompa | Uygulama: | Aşındırıcı Sıvı Taşıma |
| kullanım: | Kimyasal | Malzeme: | PVDF |
| Vurgulamak: | 0.69mpa PVDF Diyaframlı Pompa,70db PVDF Diyaframlı Pompa,Polipropilen Havayla Çalışan Diyaframlı Pompa |
||

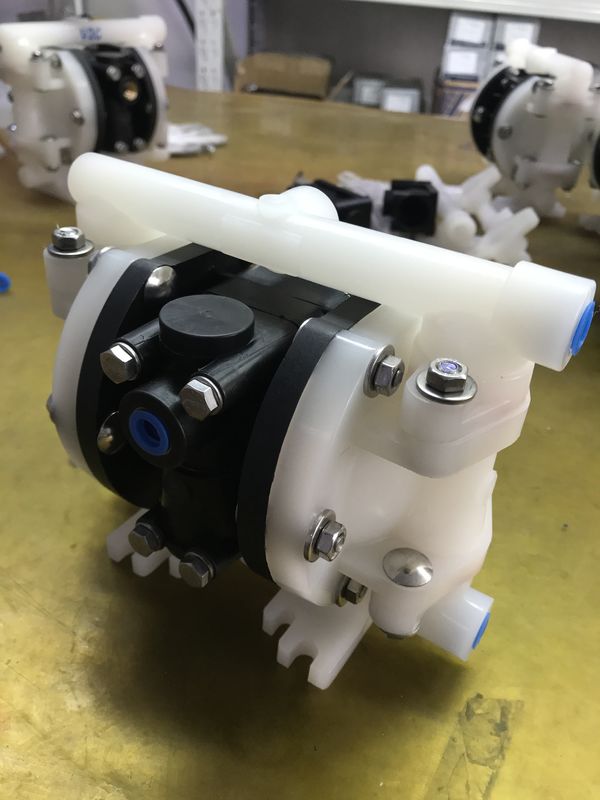

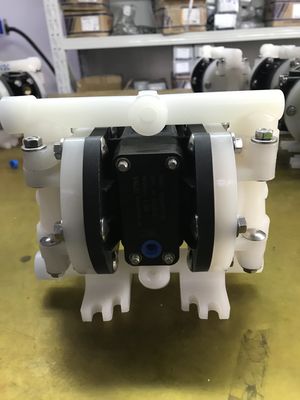

Aşındırıcı Sıvı Taşıma için PVDF Polipropilen Diyaframlı Pompa
Polipropilen Diyaframlı Pompa Giriş
Hava diyaframlı pompa(aynı zamanda bir Membran pompa, hava ile çalışan çift diyaframlı pompa (AOOD) veya pnömatik diyaframlı pompa) bir akışkanı pompalamak için bir kauçuk, termoplastik veya diyaframın ileri geri hareketinin ve diyaframın her iki tarafındaki uygun valflerin (çek valf, kelebek valfler, kanat valfleri veya başka herhangi bir kapatma valfi şekli) bir kombinasyonunu kullanan.
Polipropilen Diyaframlı PompaÖzellikler
Hava Diyaframlı Pompa
1. Sızdırmazlık
2. İyi kendinden emiş performansı
3. Her türlü ortamı iletin
| Kalem | Açıklama | Birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0.69 |
| 2 | Maksimum akış hızı | 1 dakika | 27 |
| 3 | Maksimum kaldırma | m | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0,83 |
| 5 | Maksimum parçacık boyutu | mm | 3 |
| 6 | Ağırlık | kilogram | 12.3 |
| 7 | Gürültü seviyesi | db | ＜70 |
A 06 XX - XXX - X (model seçimi)
Boru ağzı şekli:A-BSP B-NPT(F) C-Flanş
Diyafram malzemesi:9 – Santoprene H – Hytrel T - PTFE/Santoprene
Top malzemesi:9 -Santoprene H – Hytre T – PTFE A - Asetal
Bilye yuvası malzemesi:P/K –Polipropilen/Kynoar SS –Paslanmaz Çelik
Pompa malzemesi: SS –Paslanmaz Çelik AL –Alüminyum Alaşımlı CI- Karbon Çelik P/K –Polipropilen/Kynoar
Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)
Asetal ···········································40° - 150°F (4,4- 65,5°C)
Santoprene·····································-40°- 225°F ( -40°- 107.2°C) ····································· ·······40°- 220°F (4.4°- 104°C) Nitril························· ····················10°- 180°F (-12°- 82°C) Viton·········· ······································-40°- 350°F (-40°-176.6°C) Hytrel··································· ············-20°-150°F (-12°- 93°C) Kynar·················· ······························10°-200°F (-28.9°- 65.5°C) Polipropilen ······································32°- 175°F ( 0-79.4°C)
Ürün Kullanımı
1. Fıstık ezmesi, kimchi, patates püresi, küçük kırmızı sosis, elma reçeli hamuru, çikolata vb.
2. Boya, sakız ve pigment pompalamak.
3, yapıştırıcılar ve yapıştırıcılar, her türlü pompalanabilir.
4, çeşitli fayans, porselen, tuğla ve çömlek sırları.
5. Petrol kuyusu açıldıktan sonra tortu ve harcı pompalayın.
6. Çeşitli emülsiyonları ve dolgu maddelerini pompalayın.
7. Her yaştan pompalama.
8. Pompayı tanker olarak kullanın ve mavna yaşı emmek için tankı boşaltır.
9, şerbetçiotu ve fermente toz bulamaç, şurup, şeker yoğun.
10. Madenlerden, tünellerden, tünellerden, zenginleştirme ve cüruftan su pompalamak.Çimento harcı ve harcı pompalama.
11, çeşitli kauçuk hamuru.
12. Çeşitli aşındırıcılar, aşındırıcılar, petrol ve çamur, temizleme gresi ve genel kaplar.
13, çeşitli yüksek derecede toksik, yanıcı, uçucu sıvılar.
1” Akış diyagramı
Kurulum boyutları:
Akışkan Bölümündeki Parçaların Sökülmesi
a)Öncelikle pompayı boru hattı sisteminden çıkarın ve pompa içindeki malzemeleri boşaltın.b)Pompayı temiz bir çalışma ortamına yerleştirin.c)Önce pompadan çıkış borusunu (1) sökün ve ardından bilyeyi (2), O kap (3) ve (47) ve bilye yatağını (4) sıvı kapağının (5) üst ucundan çıkarın. sırayla.Ardından pompayı ters çevirerek giriş borusunu (11) O kabı (3) ve (47), bilye yuvasını (4) ve bilyeyi (2) akışkan kapağından (5) çıkaracak şekilde sökün.d)Kapağı (5) sökmek için iki sıvı başlığının etrafındaki cıvataları gevşetin.e) Diyafram vidasını (10) gevşetin ve diyafram pulunu (7), (8) ve diyaframı (6) her iki uçtan çıkarın.Diyafram çubuğunu (23) çıkarın ve dudak şeklindeki conta halkası (25) değiştirilebilir.Hava Valfi Parçalarının Sökülmesi f)Önce cıvatayı (39) gevşetin ve ardından hava valfi muhafazasını (38), hava bölmesini (42) ve sızdırmazlık contasını (40) ve (41) sökün.g) Valf dilimini (36) ve valf plakasını (37) hava valfi muhafazasından (38) çıkarın.h) Segmanı (29) sökün ve limit uç kapağını (31) hava valfi muhafazasının (38) her iki ucundan çıkarın ve gerektiğinde tası (30) değiştirebilirsiniz.i)Makarayı (35) hava valfi muhafazasından (38) elinizle dışarı iterek dudaklı salmastrayı (33) kontrol edebilirsiniz.Pilot Valf Parçalarının Sökülmesi j) Önce silindir kapağını sabitleyen 4 cıvatayı (16) gevşetin, ardından silindir kapağını (14) ve (18) her iki uçtan sökün ve O-tabını (17) çıkarın.k) Sızdırmazlık contasını (19) motor muhafazasının (15) oluğundan çıkarın.l) Pilot çubuğu (22) ve tetik çubuğunu (45) motor gövdesinden (15) çıkarın ve tetik çubuğu üzerindeki dudak tipi salmastrayı (20) veya pilot çubuk üzerindeki O fincanını (44) değiştirebilirsiniz.Diyaframlı Pompanın Yeniden Montajı Pompanın yeniden montaj adımları, sökme adımlarıyla uyumlu değildir, bu nedenle yeniden montaj işleminde aşağıdakilere dikkat etmenizi rica ederiz: 1) Tüm sızdırmazlık elemanları ve temas parçaları greslenmelidir. .2) Lütfen tüm sızdırmazlık elemanlarını kullanmadan önce, yüzey hasarı gibi hasarlı olup olmadıklarını dikkatlice kontrol edin.Hasarlıysa, lütfen yenilerini değiştirin.3) Dudak tipi salmastranın (20)(, 25) ve (33) dudak yönü, tabloda gösterilen yön ile tutarlı olmalıdır.4) Daha iyi bir sızdırmazlık sonucu elde etmek için akışkan kapağındaki cıvatalar dönüşümlü olarak zıt açılarla sabitlenmelidir.Sorun Giderme 1. Hava akışıyla birlikte egzoz açıklığından bir miktar sıvı boşaltılır.Diyaframı herhangi bir hasar açısından kontrol edin.Diyafram vidasında gevşeklik olup olmadığını kontrol edin 2. Çıkış sıvısında hava kabarcıkları var Emme borusu bağlantısında iyi sızdırmazlık olup olmadığını kontrol edin.İyi sızdırmazlık için emme borusu ile emme manifoldu arasındaki bağlantıyı kontrol edin.Emme manifoldu ile sıvı kapağı arasındaki O halkasını kontrol edin Diyafram vidalarında gevşeklik olup olmadığını kontrol edin 3. Düşük pompa çıkışı Hava beslemesinin sabit olduğunu kontrol edin.Giriş/çıkışta herhangi bir tıkanıklık olup olmadığını kontrol edin.Hava sızdırmazlığı için emme manifoldunu bağlayan konektörleri kontrol edin Topun koltuğa yapışmadığını veya topun yanlış oturmadığını kontrol edin.4. Pistonlu hareket olmadığında egzoz açıklığından hava boşaltılır.Sürgülü valf (35) üzerindeki conta halkasını (33) kontrol edin.Tetik çubuğundaki (45) conta halkasını (20) kontrol edin.Diyafram bağlantı çubuğundaki conta halkasını (25) kontrol edin
