Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Üretme: | Havayla Çalışan Çift Diyaframlı Pompa | Ağırlık: | 45kg |
|---|---|---|---|
| Özellik: | Gıda sınıfı temizlemesi kolay | Maksimum parçacık boyutu: | 7 mm |
| Kullanım: | Gıda | Baskı yapmak: | Yüksek basınç |
| Güç: | Pnömatik | Yapı: | diyaframlı pompa |
| Malzeme: | paslanmaz çelik | ıslak uç: | Dökme Demir/Alüminyum/ Paslanmaz Çelik |
| Vurgulamak: | CE Paslanmaz Çelik AOOD Pompası,Domates Sosu AODD Diyaframlı Pompa,Yüksek Basınçlı AODD Diyaframlı Pompa |
||

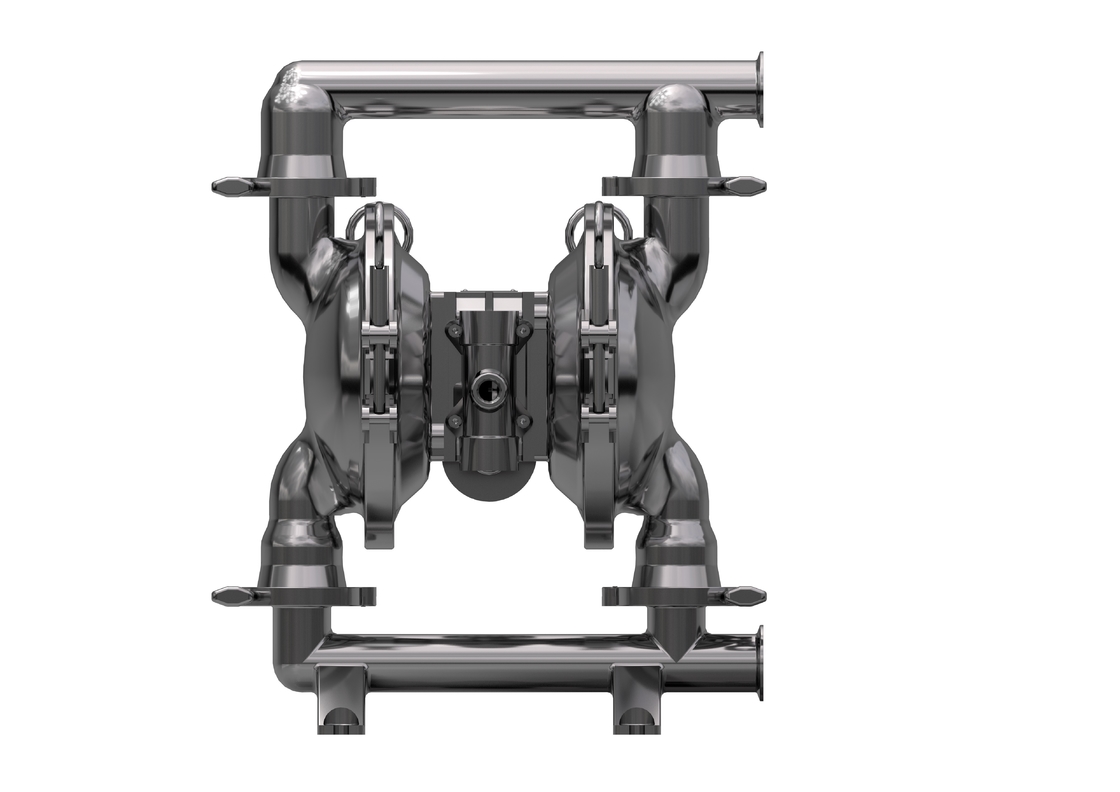

Domates Sosu İçin 45kg Yüksek Basınçlı AODD Pompa Paslanmaz Çelik
Dalgıç Diyaframlı Pompa Tanıtımı
Hava diyaframlı pompa(olarak da bilinirMembran pompa, havayla çalışan çift diyaframlı pompa (AOOD)veyapnömatik diyaframlı pompa) bir sıvıyı pompalamak için bir kauçuk, termoplastik veya diyaframın ileri geri hareketi ile diyaframın her iki tarafındaki uygun valflerin (çek valf, kelebek valfler, kanatlı valfler veya başka herhangi bir kapatma valfi) kombinasyonunu kullanan.
Aro Dalgıç Diyaframlı Pompa Parametreleri
Aro Dalgıç Diyaframlı Pompa Başlıca Avantajları
1, Hava gücünün kullanılması nedeniyle akış, ihracat direncine göre otomatik olarak değişti.Yüksek viskoziteli sıvı için uygundur.
2, Yanıcı ve patlayıcı ortamlarda, pompa güvenilir ve düşük maliyetlidir, kıvılcım çıkarmaz ve aşırı ısınmaz,
3, Pompa hacmi küçüktür, taşınması kolaydır, temel gerektirmez, uygun kurulum ve ekonomi.Mobil taşıma pompası olarak kullanılabilir.
4, Aşındırıcı malzeme işleme gibi tehlikelerin olduğu yerlerde, diyaframlı pompa dışarıdan tamamen ayrılabilir.
5, Pompa kesme kuvveti düşüktür, ortama fiziksel etkisi küçüktür, kararsız kimya sıvısını taşımak için kullanılabilir.
Hava Diyaframlı Pompanın Özelliği
1. Sızdırmazlık
2. İyi kendinden emiş performansı
3. Her türlü ortamı iletin
4. Paslanmaz çelik malzeme, kelepçe bağlantısı, kurulumu kolay, temizlenmesi kolay
Hava Diyaframlı PompaUygulama:
Süt, Meyve Suyu, Çikolata,
Acı Sos, Yulaf lapası,
Domuz Kanı, Dondurma
hayvan iç organları
FD 64 XX - XXX - X (model seçimi)
Boru ağzı formu:A-BSP B-NPT(F) C-Flanş
Diyafram malzemesi:9 – Santoprene H – Hytrel T - PTFE/Santoprene
Top malzemesi:9 -Santopren H – Hytre T – PTFE A - Asetal
Bilye yuvası malzemesi:P/K –Polipropilen/Kynoar SS –Paslanmaz Çelik
Pompa malzemesi: SS –Paslanmaz Çelik AL –Alüminyum Alaşımlı CI- Karbon Çelik P/K –Polipropilen/Kynoar
Uygulanan Maksimum Sıcaklık Limitleri(diyafram / top / conta malzemesi)
Asetal ·············································· 40° - 150°F (4,4- 65,5°C)
Santoprene·······································--40°- 225°F (- 40°- 107.2°C) ············· ·····40°- 220°F (4.4°- 104°C) Nitril···························· ·················10°- 180°F (-12°- 82°C) Viton··············· ·································--40°- 350°F (-40°-176.6°C) Hytrel · · · · · · · · · · · · · · · · · · · · · · 20°-150°F (-12°- 93°C) ··············10°-200°F (-28.9°- 65.5°C) Polipropilen ···················32°- 175°F (0-79.4°C)
Akışkan Bölümündeki Parçaların Sökülmesi
a)Öncelikle pompayı boru hattı sisteminden çıkarın ve pompanın içindeki malzemeleri boşaltın.b) Pompayı temiz bir çalışma ortamına yerleştirin.c)Önce pompadan çıkış borusunu (1) sökün ve ardından bilyeyi (2), O kabı (3) ve (47) ve bilye yuvasını (4) sıvı kapağının (5) üst ucundan çıkarın. sırayla.Daha sonra pompayı baş aşağı yerleştirin ve O kabı (3) ve (47), bilye yatağını (4) ve bilyeyi (2) sıvı kapağından (5) çıkarmak için giriş borusunu (11) sökün.d)Kapağı (5) sökmek için iki sıvı kapağının etrafındaki cıvataları serbest bırakın.e) Diyafram vidasını (10) serbest bırakın ve diyafram rondelasını (7), (8) ve diyaframı (6) her iki uçtan çıkarın.Diyafram çubuğunu (23) çıkarın ve dudak şeklindeki conta halkası (25) değiştirilebilir.Hava Valfi Parçalarının Sökülmesi f)Önce cıvatayı (39) gevşetin ve ardından hava valfi muhafazasını (38), hava tamponunu (42) ve sızdırmazlık contasını (40) ve (41) sökün.g) Valf dilimini (36) ve valf plakasını (37) hava valfi muhafazasından (38) çıkarın.h) Segmanı (29) sökün ve limit uç kapağını (31) hava valfi muhafazasının (38) her iki ucundan çıkarın ve kapağı (30) gerektiği gibi değiştirebilirsiniz.i) Makarayı (35) hava valfi muhafazasından (38) elinizle dışarı ittikten sonra dudak tipi salmastrayı (33) kontrol edebilirsiniz.Pilot Valf Parçalarının Sökülmesi j) Önce silindir kapağını sabitleyen 4 cıvatayı (16) gevşetin ve ardından silindir kapağını (14) ve (18) her iki ucundan sökün ve O kapağını (17) çıkarın.k) Sızdırmazlık contasını (19) motor muhafazasının (15) yivinden çıkarın.l) Pilot çubuğu (22) ve tetik çubuğunu (45) motor kasasından (15) çıkarın ve tetik çubuğundaki dudak tipi salmastrayı (20) veya pilot çubuğundaki O kabını (44) değiştirebilirsiniz.Diyaframlı Pompanın Tekrar Takılması Pompanın tekrar montaj adımları, sökme adımları ile uyumsuz olduğundan, tekrar montaj işleminde aşağıdaki hususlara dikkat etmenizi rica ederiz: 1) Tüm sızdırmazlık elemanları ve temas yerleri greslenmelidir. .2) Lütfen tüm sızdırmazlık elemanlarını kullanmadan önce, yüzey hasarı gibi herhangi bir hasara sahip olup olmadıklarını dikkatlice kontrol edin.Hasar varsa, lütfen yenilerini değiştirin.3) Dudak tipi salmastranın (20)(, 25) ve (33) dudak yönü tabloda gösterilen yön ile tutarlı olmalıdır.4) Daha iyi bir sızdırmazlık sonucu elde etmek için sıvı kapağındaki cıvatalar dönüşümlü olarak zıt açılarla sıkılmalıdır.Sorun Giderme 1. Hava akışıyla birlikte egzoz açıklığından bir miktar sıvı boşaltılır.Diyaframı hasar açısından kontrol edin.Diyafram vidasında gevşeklik olup olmadığını kontrol edin 2. Çıkış sıvısında hava kabarcıkları var Emme borusu bağlantısında sızdırmazlık olup olmadığını kontrol edin.İyi sızdırmazlık için emme borusu ile emme manifoldu arasındaki bağlantıyı kontrol edin.Emme manifoldu ile sıvı kapağı arasındaki O halkasını kontrol edin Diyafram vidalarında gevşeklik olup olmadığını kontrol edin 3. Düşük pompa çıkışı Hava beslemesinin sabit olup olmadığını kontrol edin.Herhangi bir tıkanıklık için girişi/çıkışı kontrol edin.Emme manifoldunu bağlayan konektörlerin hava sızdırmazlığını kontrol edin Topun yuvaya yapışmadığını veya topun yanlış oturmadığını kontrol edin.4. İleri geri hareket olmadığında hava egzoz açıklığından dışarı atılır.Sürgülü valf (35) üzerindeki conta halkasını (33) kontrol edin.Tetik çubuğundaki (45) sızdırmazlık halkasını (20) kontrol edin.Diyafram bağlantı çubuğundaki conta halkasını (25) kontrol edin
Hakkımızda
BOGEN Dünyanın ilk çift seramik hava valfi sistemini icat eden sıvı taşımacılığına kendini kaptırmış bir şirket olarak!Eşsiz patentli teknolojisi ve dadı hizmeti, yüksek kalitesi, geniş uygulama alanı ve mükemmel istikrarı nedeniyle müşteriler tarafından oldukça değerli.Şu anda Çin'de 30'dan fazla şehirde hizmet ekipleri olan 100'den fazla profesyonel acenteden oluşmaktadır.hizmet, müşterilerinin farklı ve bireysel ihtiyaçlarını sonuna kadar karşılar, bakım maliyetlerini düşürür ve verimliliklerini artırır. Teknik ürünlerinin müşterilere pazarlanmasını yönetir.Gelişmiş teknoloji değerini, doğrulanmış teknoloji sonuçlarını ve hizmetleri paylaşmak, en son sıvı teknolojisinin güvenilir hizmet sağlayıcınız olan müşterilerimizle ortaklığımızı güçlendirir!
SSS
1. S: Bir fabrika veya ticaret şirketi misiniz?
C: Şanghay'da üreticiyiz.
2. S: Ödemeleriniz nedir?
A: T/T, Western Union, L/C vb.
3. S: Peki ya paket?
A: standart ihracat kontrplak kutu veya karton.
4. S: Garanti ne kadardır?
A: giyilebilir parçalar hariç 1 yıl garantimiz var.
