| Ürün adı: | pnömatik çift diyaframlı pompa | Ağırlık: | 28kg |
|---|---|---|---|
| Uygulama: | aşındırıcı sıvı | Maksimum hava giriş basıncı: | 0.83Mpa |
| Vurgulamak: | Pnömatik çalışan diyafram pompası,pnömatik çift diyafram pompası |
||

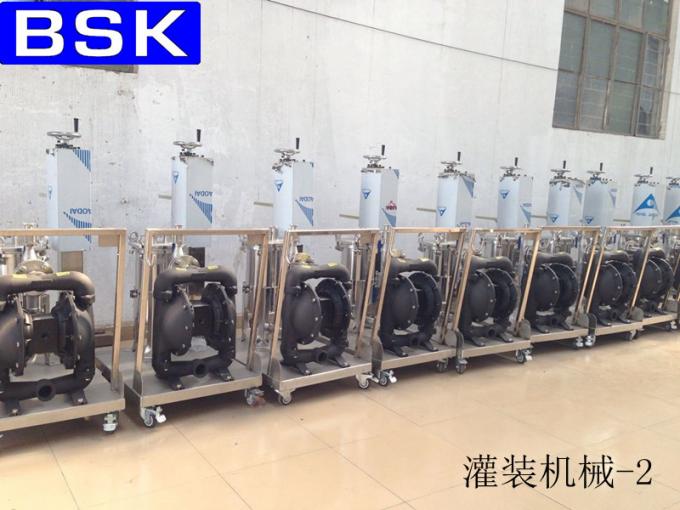

Dolum Makineleri İçin Alüminyum Alaşımlı Pnömatik Çift Diyaframlı Pompa
Mekanik Kumandalı Diyafram Pompası Giriş
Pnömatik diyafram pompası, yeni tür pompa olan yeni bir taşıma makinesidir. Güç kaynağı olarak basınçlı hava, herhangi bir aşındırıcı sıvı, partikül içeren sıvı, yüksek viskoziteli, kolay uçucu, yanıcı, yüksek derecede toksik sıvı olarak kullanılabilir.
Kauçuk, termoplastik veya teflondiaframın pistonlu hareketinin ve diyaframın her iki tarafındaki uygun valflerin karşılıklı hareketinin bir kombinasyonunu kullanan Hava diyafram pompası ( Membran pompası, hava ile çalışan çift diyafram pompası (AOOD) veya pnömatik diyafram pompası olarak da bilinir) bir sıvıyı pompalamak için kelebek vanalar, kapak vanaları veya diğer herhangi bir kapatma vanaları).
Mekanik Olarak Çalışan Diyafram Pompası Parametreleri
| madde | Açıklama | birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0,83 |
| 2 | Maksimum akış hızı | L / dak | 667 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0,83 |
| 5 | Maksimum parçacık büyüklüğü | aa | 7 |
| 6 | Ağırlık | kilogram | 28 |
| 7 | Gürültü seviyesi | db | <70 |
Mekanik Olarak Çalışan Diyafram Pompası Teknik Özellikleri
Hava Diyafram Pompası
1. Sızdırmaz
2. İyi kendinden emişli performans
3. Orta her türlü iletmek
4. Malzeme: Dökme çelik, Alu, SS, PP
A 50 XX - XXX - X ( model seçimi)
Boru ağzı şekli: A-BSP B-NPT (F) C-Flanş
Diyafram malzemesi: 9 - Santopren H - Hytrel T - PTFE / Santopren
Top malzemesi: 9 -Santopren H - Hytre T - PTFE A - Asetal
Top koltuk malzemesi: P / K - Polipropilen / Kynoar SS - Paslanmaz Çelik
Pompa malzemesi: SS - Paslanmaz Çelik AL - Alüminyum Alaşımlı CI - Karbon Çelik P / K - Polipropilen / Kynoar
Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)
Asetal ································· 40 ° 40 ° A - 150 ° F (4.4 - 65.5 ° C)
Santoprene ··········································· - -40 ° - 225 ° F -40 ° - 107.2 ° C) Teflon ······································································· ······· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitril ············································· ························ 10 10 - 180 ° F (-12 ° - 82 ° C) Viton · Viton ··············· ····································· -40 ° - 350 ° F (-40 ° -176.6 °) C) Hytrel · ········································································ ·· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ················································· ···················· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polipropilen ················· ·························· 32 32 - - 175 ° F (0-79,4 ° C)

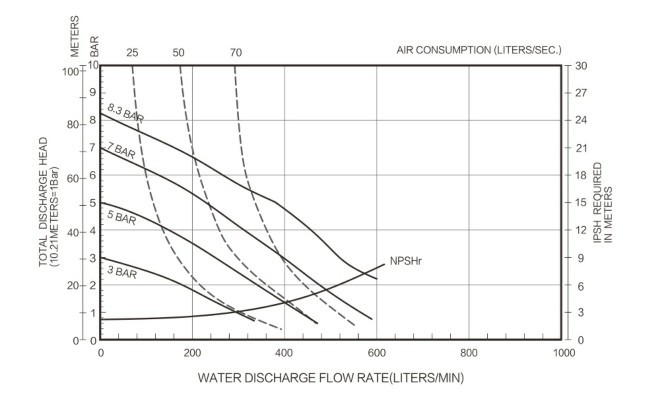

2 "Akış diyagramı
