İki Yönlü Taşınabilir Diyafram Pompası Güçlü Asit Havalı Pistonlu Pompa

Çift Etkili Polipropilen Diyaframlı Pompa Hava Tahrikli Dalgıç

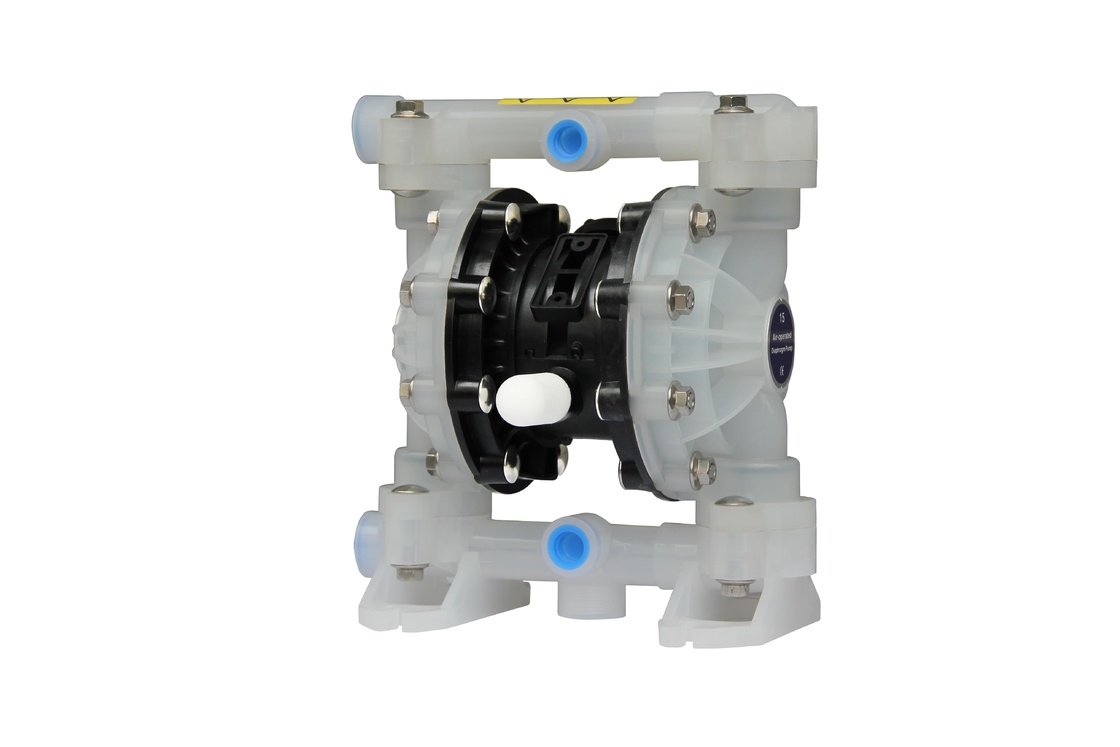

Hava diyaframlı pompa

(aynı zamanda birMembran pompa, hava ile çalışan çift diyaframlı pompa (AOOD)veyapnömatik diyaframlı pompabir sıvıyı pompalamak için bir kauçuk, termoplastik veya diyaframın ileri geri hareketinin ve diyaframın her iki tarafındaki uygun valflerin (çek valf, kelebek valfler, kanatlı valfler veya başka herhangi bir kapatma valfi şekli) bir kombinasyonunu kullanan.

Hava Diyaframlı Pompa

1. Sızdırmazlık
2. İyi kendinden emiş performansı
3. Her türlü ortamı iletin
4. Malzeme: Dökme çelik, Alu, SS, PP

Başvuru


Pompa, çeşitli güçlü asit, alkali ve aşındırıcı sıvı vb. emebilir.

Genel açıklama

Diyaframlı pompa, düşük hava basıncında bile yüksek hacimli dağıtım sunar ve mevcut malzeme uyumluluğu seçeneklerinin ab yol aralığı. Model ve seçenek tablosuna bakın. Pompa, modülerleştirilmiş hava motoru ve sıvı bölümü ile sağlanır.

Havayla çalışan diyaframlı pompa, dönüşümlü olarak hava odasındaki basınç farkını kullanarak sıvı odasında emme sıvısı basıncını ve pozitif sıvı basıncını üretir.Küresel vana, sıvının ileri akışını sağlayabilir.

Hava basıncı uygulandıkça pompa çevrimi başlayacak ve pompalamaya devam edecek ve talebe ayak uyduracaktır.Hat basıncını oluşturacak ve koruyacak ve maksimum hat basıncına ulaşıldığında (dağıtım cihazı kapatıldığında) çevrimi durduracak ve gerektiğinde pompalamaya devam edecektir.

SIVI BÖLÜM DEMONTAJI

• Üst ve alt manifoldu (1) ve (11) çıkarın.

• Bilyeyi (2), “O” halkasını (3) (47) ve bilye yuvasını (4) çıkarın.

• Akışkan kapağını (5) çıkarın.

NOT: Yalnızca diyafram modelleri bir birincil diyafram(6A) ve bir yedek diyafram(6) kullanır.Akışkan Bölümü resmindeki yardımcı görünüme bakın.

• Vidayı (10), rondelayı (9), diyaframı (6A, 6) ve diyafram rondelasını (7, 8) çıkarın.
  NOT: (23) diyafram çubuğunun yüzeyini çizmeyin veya çizmeyin.

SIVI BÖLÜMÜNÜN YENİDEN MONTAJI

• Ters sırada tekrar monte edin.

• Tüm parçaları temizleyin ve inceleyin.Aşınmış veya hasarlı parçaları gerektiği gibi yeni parçalarla değiştirin.

• (23) diyafram çubuğunu ve 25) “Y” halkasını gresle yağlayın.

• Diyafram çubuğunu (23) yardımcı montaj aletiyle sabitleyin.

• Cıvata ve somunların son olarak sıkılmasından önce, diyaframın bükülmesini önlemek için lütfen diyaframın (6A,6) sıvı kapağı (5) ile düzgün hizalanıp hizalanmadığını belirleyin.

• Diyafram kullanan modeller için: yanda AIRS SIDE "hava odası" ile işaretlenmiş üç kauçuk diyafram (6) pompa gövdesinin yüzüne monte edilmiştir.

• Pompayı çalıştırın, bir süre çalıştıktan sonra sabitlemeyi ve sızdırmazlığı kontrol edin.

•
