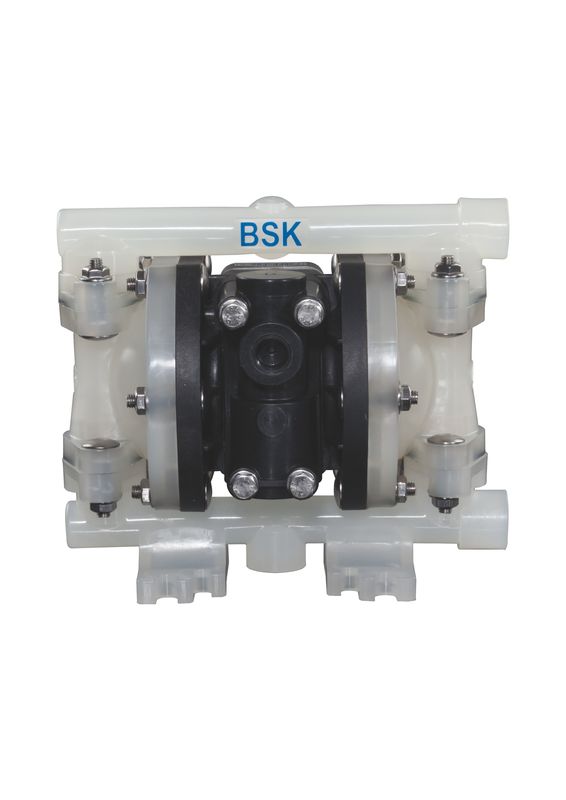

Pnömatik Polipropilen Diyafram Pompası Hava Kumandalı 44L / Min 6.9bar
Hava diyafram pompası
(ayrıca bir Membran pompası, hava ile çalışan çift diyaframlı pompa (AOOD) veya pnömatik diyafram pompası olarak da bilinir) bir kauçuk, termoplastik veya teflondiaframın karşılıklı hareketinin ve diyaframın her iki tarafındaki uygun valflerin (çekvalf, kelebek valfler) birleşimini kullanır , bir sıvıyı pompalamak için kapak vanaları veya diğer herhangi bir kapatma vanaları).
| madde | Açıklama | birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0.6 |
| 2 | Maksimum akış hızı | 1 dakika | 27 |
| 3 | Maksimum kaldırma | M | 45 |
| 4 | Maksimum çıkış basıncı | mpa | 0.6 |
| 5 | Maksimum parçacık büyüklüğü | aa | 1 |
| 6 | Ağırlık | kilogram | 1.8 |
| 7 | Gürültü seviyesi | db | <68 |
| 8 | Maksimum kuru emme | m | 4.2 |
Özellikler
Hava Diyafram Pompası
1. Sızdırmaz
2. İyi kendinden emişli performans
3. Orta her türlü iletmek
4. Malzeme: Dökme çelik, Alu, SS, PP
Uygulama
1, Zehirli, yanıcı ve uçucu sıvılar.
2, güçlü asit, güçlü alkali korozyon ile sıvılar
3, Tanker kamyon, bisiklet tesisi, petrol ürünleri yük ve boşaltma
4, Turşu, meyve özü, patates püresi, çikolata, vb.
5, Boya, kauçuk, pigment ve yapıştırıcılar
6, Çeşitli seramik hamuru, derz dolgu, harç ve bulamaç
7, Çeşitli lateks, organik çözücüler, doldurma
8, yağ taşıyıcı Sıyırma (pompa kirli su ve artık yağ)
9, Ortak hop, maya gücü, şurup ve melas ince hamur
10, Özel sıvı
Genel açıklama
Diyaframlı pompa düşük hava basıncında bile yüksek hacimli teslimat sunar ve mevcut malzeme uyumluluk seçeneklerinde kullanılabilir. Model ve seçenek tablosuna bakın.Pompa, modüler hava motoru ve akışkan bölümü ile sağlanır.
Havayla çalışan diyafram pompası alternatif olarak hava odasındaki basınç farkını kullanarak sıvı akışkandaki emme sıvısı basıncını ve pozitif sıvı basıncını üretir. Küresel vana ileri sıvı akışını sağlayabilir.
Pompa basıncı, hava basıncı uygulandığında başlayacak ve pompalamaya ve talebe yetişmeye devam edecektir. Hat basıncını koruyacak ve koruyacak ve maksimum hat basıncına ulaşıldıktan sonra (dağıtım cihazı kapalı) devir durduracak ve gerektiğinde pompalamaya devam edecektir.
SIVI BÖLÜM
Üst ve alt manifoldu (1) ve (11) çıkartın.
Bilyalı (2), “O” halkasını (3) (47) ve bilyalı yatağı (4) çıkartın.
Sıvı kapağını (5) çıkartın.
NOT: Sadece diyaframlı modellerde birincil diyafram (6A) ve yedek diyafram (6) kullanılır. Akışkan Bölümü çizimindeki yardımcı görünüme bakın.
Vidayı (10), rondelayı (9), diyaframı (6A, 6) ve diyafram rondelasını (7, 8) çıkartın.
NOT: (23) diyafram çubuğunun yüzeyini çizmeyin veya lekelemeyin.
SIVI BÖLÜM
Ters sırayla tekrar monte edin.
Tüm parçaları temizleyin ve kontrol edin. Aşınmış veya hasar görmüş parçaları, gerektiğinde yeni parçalarla değiştirin.
(23) diyafram çubuğunu ve 25) “Y” halkasını gresleyin.
Diyafram çubuğunu (23) yardımcı kurulum aletiyle sabitleyin.
Cıvataların ve somunların son tespitinden önce, diyaframın bükülmesini önlemek için diyaframın (6A, 6) akışkan başlığı (5) ile hizalı olup olmadığını lütfen tespit edin.
Teflon diyaframı kullanan modeller için, yan taraflarında AIRS SIDE "hava haznesi" ile işaretlenmiş üç lastik diyafram (6) pompa gövdesinin önüne monte edilmiştir.
Pompayı çalıştırın, bir süre çalıştıktan sonra bağlantıyı ve sızdırmazlığı kontrol edin.
