Pnömatik Çift AODD Pompa Dalgıç Diyafram Pompası Madencilik İçin 0.83Mpa

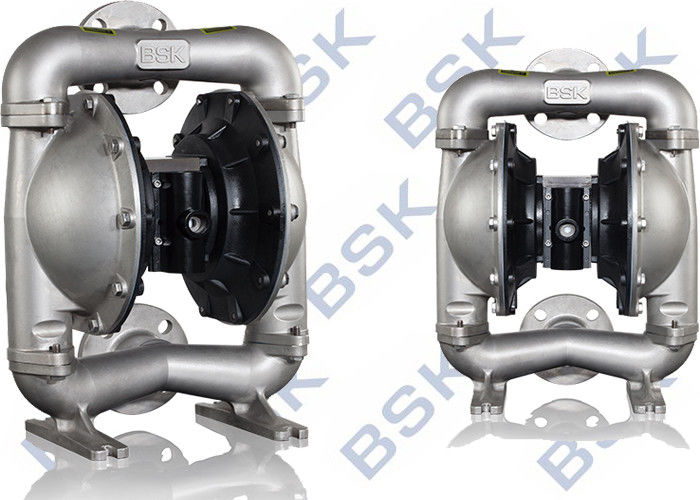

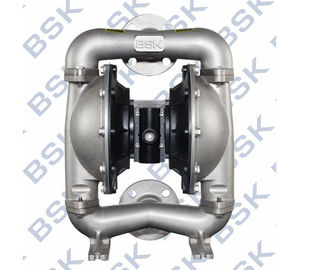

Büyük resim : Pnömatik Çift AODD Pompa Dalgıç Diyafram Pompası Madencilik İçin 0.83Mpa

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	BSK
Model numarası:	BSKA25AL-P99-A

Ödeme & teslimat koşulları:

Min sipariş miktarı:	10 Birimi (ler)
Fiyat:	negotiable
Ödeme koşulları:	FOB T / T
Yetenek temini:	1000 Birim (ler) Aylık
Garanti::	bir yıl

İletişim

Detaylı ürün tanımı

Ürün adı:

pnömatik çift diyaframlı pompa

Ağırlık:

12.3Kg

Malzeme:

Çelik döküm, Alu, SS, PP

Maksimum hava giriş basıncı:

0.83Mpa

Vurgulamak:

havayla çalışan çift diyaframlı el pompası

pozitif yer değiştirme diyaframlı pompa

Hava Tahrikli Membran Madencilik için Dalgıç Diyafram Pompasını Pompalar

Diyaframlı pompa, düşük hava basıncında bile yüksek hacimli teslimat sunar ve mevcut malzeme uyumluluk seçeneklerinde kullanılabilir. Model ve seçenek tablosuna bakın. Modüler motor ve sıvı bölümü ile birlikte pompa verilir.

Havayla çalışan diyafram pompası alternatif olarak hava odasındaki basınç farkını kullanarak sıvı akışkandaki emme sıvısı basıncını ve pozitif sıvı basıncını üretir. Küresel vana ileri sıvı akışını sağlayabilir.

Pompa basıncı, hava basıncı uygulandığında başlayacak ve pompalamaya ve talebe yetişmeye devam edecektir. Hat basıncını koruyacak ve koruyacak ve maksimum hat basıncına ulaşıldıktan sonra (dağıtım cihazı kapalı) devir durduracak ve gerektiğinde pompalamaya devam edecektir.

Kauçuk, termoplastik veya teflondiaframın pistonlu hareketinin ve diyaframın her iki tarafındaki uygun valflerin karşılıklı hareketinin bir kombinasyonunu kullanan Hava diyafram pompası ( Membran pompası, hava ile çalışan çift diyaframlı pompa (AOOD) veya pnömatik diyafram pompası olarak da bilinir) bir sıvıyı pompalamak için kelebek vanalar, kapak vanaları veya diğer herhangi bir kapatma vanaları).

madde	Açıklama	birim	Referans Şekil
1	Maksimum hava giriş basıncı	mpa	0,83
2	Maksimum akış hızı	1 dakika	192
3	Maksimum kaldırma	M	70
4	Maksimum çıkış basıncı	mpa	0,83
5	Maksimum parçacık büyüklüğü	aa	3
6	Ağırlık	kilogram	12.3
7	Gürültü seviyesi	db	<70

Özellikler

Hava Diyafram Pompası
1. Sızdırmaz
2. İyi kendinden emişli performans
3. Orta her türlü iletmek
4. Malzeme: Dökme çelik, Alu, SS, PP

A 2 5 XX - XXX - X ( model seçimi)

Boru ağzı şekli: A-BSP B-NPT (F) C-Flanş

Diyafram malzemesi: 9 - Santopren H - Hytrel T - PTFE / Santopren

Top malzemesi: 9 -Santopren H - Hytre T - PTFE A - Asetal

Top koltuk malzemesi: P / K - Polipropilen / Kynoar SS - Paslanmaz Çelik

Pompa malzemesi: SS - Paslanmaz Çelik AL - Alüminyum Alaşımlı CI - Karbon Çelik P / K - Polipropilen / Kynoar

Ana performans parametreleri

No. Parametre İsimler Birimler Referans Değerler

1 Max. Çalışma Hava Basıncı Mpa 0.83

2 Maks. Akış l / dak 135

3 Maks. Kafa m 70

4 Maks. Sıvı Çıkış Basıncı Mpa 0.83

5 Maks. Partikül Çapı mm3

6 Ağırlık kg 9,5 / 12,5 (PP / KV) / 9,5 (AL) / 14,5 (SS / CI)

7 Gürültü Seviyesi db <85

Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)

Asetal ································· 40 ° 40 ° A - 150 ° F (4.4 - 65.5 ° C)

Santoprene ···········································---40 ° - 225 ° F -40 ° - 107.2 ° C) Teflon ······································································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitril ············································ ············································································· z ·········································· -40 ° - -40 ° - -40 ° F ° -176.6 ° C) Hytrel · ··························································· ········· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·········································· ·························· 10 ° -200 ° F (-28.9 ° - 65.5 ° C), polipropilen ········ ··································· 32 32 - 175 ° F (0-79.4 ° C)

1 ” Akış diyagramı

Hava ve Yağlama Gereksinimleri

AŞIRI HAVA BASINCI. Pompa hasarına, kişisel yaralanmaya veya maddi hasara neden olabilir.

Hava beslemesinde 50 mikrondan daha büyük partikülleri filtreleyebilen bir filtre kullanılmalıdır. Montaj ya da tamir sırasında uygulanan “O” halka yağlayıcıdan başka bir yağlama gerekmez.
Yağlanmış hava mevcutsa, pompanın hava motoru bölümündeki “O” halkaları ve contaları ile uyumlu olduğundan emin olun.

KULLANMA TALİMATLARI

Pompalanan malzeme, bir süre kullanılmadığında "kuruluma" tabi ise, pompayı her zaman pompalanan malzemeyle uyumlu bir solvent ile yıkayın.
Birkaç saat devre dışı kalması durumunda hava beslemesini pompadan ayırın.
Çıkış malzemesi hacmi sadece hava beslemesi tarafından değil, aynı zamanda girişte mevcut olan malzeme beslemesi tarafından da yönetilir. Malzeme besleme borusu çok küçük veya kısıtlayıcı olmamalıdır. Düşebilecek hortum kullanmamaya dikkat edin.
Diyafram pompası zorla besleme (su basmış giriş) durumunda kullanıldığında, hava girişine bir "Çek Valf" takılması önerilir.
Titreşimle hasar görmesini önlemek için diyafram pompa bacaklarını uygun bir yüzeye sabitleyin.

Bakım

Lütfen seri numaralarını ve parça adlarını aramak ve parça ve bakım servis paketi bilgilerini kavramak için montaj resimlerinde şemaya bakın.
Bazı BSK parçaları, hızlı servis ve hizmet dışı kalma sürelerinin kısalmasına neden olabilecek "aşınan parçalar" olarak işaretlenmiştir.
Servis kitleri, iki ayrı diyafram pompası işlevine hizmet vermek için bölünmüştür: 1. HAVA KISIMI, 2. SIVI BÖLÜM. FLUID SEC -TION, tipik parça MALZEME SEÇENEKLERİ ile eşleşecek şekilde ayrılmıştır.
Servis sökme ve takma işlemlerinde hassas iç hareketli parçaları kir ve yabancı maddelerden kirlenmeye karşı korumak için temiz bir çalışma yüzeyi sağlayın.
Servis faaliyetlerinin iyi kayıtlarını tutun ve önleyici bakım programına pompayı dahil edin.
Sökmeden önce, yakalanan malzemeyi çıkış manşetinde boşaltın - pompayı, malzemeden pompadan boşaltmak için baş aşağı çevirin.

SIVI BÖLÜM

Üst ve alt manifoldu (1) ve (11) çıkartın.
Bilyalı (2), “O” halkasını (3) (47) ve bilyalı yatağı (4) çıkartın.
Sıvı kapağını (5) çıkartın.

NOT: Sadece diyaframlı modellerde birincil diyafram (6A) ve yedek diyafram (6) kullanılır. Akışkan Bölümü çizimindeki yardımcı görünüme bakın.

Vidayı (10), rondelayı (9), diyaframı (6A, 6) ve diyafram rondelasını (7, 8) çıkartın.
NOT: (23) diyafram çubuğunun yüzeyini çizmeyin veya lekelemeyin.

SIVI BÖLÜM

Ters sırayla tekrar monte edin.
Tüm parçaları temizleyin ve kontrol edin. Aşınmış veya hasar görmüş parçaları, gerektiğinde yeni parçalarla değiştirin.
(23) diyafram çubuğunu ve 25) “Y” halkasını gresleyin.
Diyafram çubuğunu (23) yardımcı kurulum aletiyle sabitleyin.
Cıvataların ve somunların son tespitinden önce, diyaframın bükülmesini önlemek için diyaframın (6A, 6) akışkan başlığı (5) ile hizalı olup olmadığını lütfen tespit edin.
Teflon diyaframı kullanan modeller için, yan taraflarında AIRS SIDE "hava haznesi" ile işaretlenmiş üç lastik diyafram (6) pompa gövdesinin önüne monte edilmiştir.
Pompayı çalıştırın, bir süre çalıştıktan sonra bağlantıyı ve sızdırmazlığı kontrol edin.
