| Ürün adı: | Hava Tahrikli Diyafram Pompası | Özellikleri: | Explosion-proof |
|---|---|---|---|
| uygun: | Kimyasal sanayi | Maksimum kaldırma: | 70m |
| Vurgulamak: | Hava ile çalışan çift diyaframlı el pompası,deniz diyaframlı pompa |
||

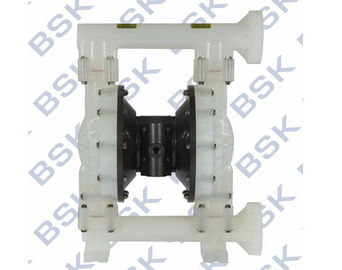

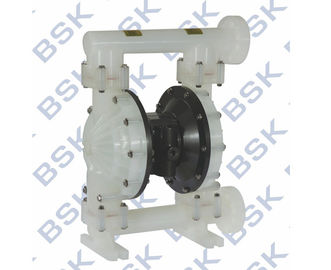

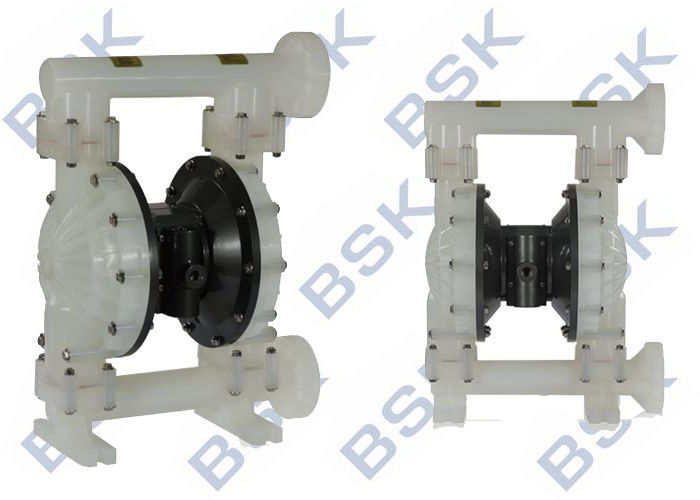

Endüstriyel Polipropilen Membran Hava Tahrikli Diyafram Pompası Pompaları
Pnömatik Diyafram Pompası Avantajları:
1. Patlamaya dayanıklı, sıfır sızıntı, basit bir işlem.
2. Rölanti kabiliyeti, Kendinden emiş, Karmaşık kontrol yok.
3. Çeşitli erozif durumlar için geçerli, dönebilen parça yok, malzeme çeşitliliği.
4. Diyafram, top ve top koltuk uzun ömürlü ithal malzemeler benimsemek.
5. Ana valf ve hava motorunun modülerleştirilmesi. Kırılması, sökülmesi ve onarılması kolaydır.
Kauçuk, termoplastik veya teflondiaframın pistonlu hareketinin ve diyaframın her iki tarafındaki uygun valflerin karşılıklı hareketinin bir kombinasyonunu kullanan Hava diyafram pompası ( Membran pompası, hava ile çalışan çift diyaframlı pompa (AOOD) veya pnömatik diyafram pompası olarak da bilinir) bir sıvıyı pompalamak için kelebek vanalar, kapak vanaları veya diğer herhangi bir kapatma vanaları).
| madde | Açıklama | birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0,83 |
| 2 | Maksimum akış hızı | 1 dakika | 192 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0,83 |
| 5 | Maksimum parçacık büyüklüğü | aa | 3 |
| 6 | Ağırlık | kilogram | 12.3 |
| 7 | Gürültü seviyesi | db | <70 |
Özellikler
Hava Diyafram Pompası
1. Sızdırmaz
2. İyi kendinden emişli performans
3. Orta her türlü iletmek
4. Malzeme: Dökme çelik, Alu, SS, PP
A 2 5 XX - XXX - X ( model seçimi)
Boru ağzı şekli: A-BSP B-NPT (F) C-Flanş
Diyafram malzemesi: 9 - Santopren H - Hytrel T - PTFE / Santopren
Top malzemesi: 9 -Santopren H - Hytre T - PTFE A - Asetal
Top koltuk malzemesi: P / K - Polipropilen / Kynoar SS - Paslanmaz Çelik
Pompa malzemesi: SS - Paslanmaz Çelik AL - Alüminyum Alaşımlı CI - Karbon Çelik P / K - Polipropilen / Kynoar
Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)
Asetal ································· 40 ° 40 ° A - 150 ° F (4.4 - 65.5 ° C)
Santoprene ············································--40 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ······································································· ·········· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitril ········································ ··························· 10 ° - 180 ° F (-12 ° - 82 ° C), Viton ······· ·············································· -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · ······················································· ················· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ······························· ····································· 10 ° -200 ° F (-28.9 ° - 65.5 ° C ) Polipropilen ·············································· 32 - - 175 ° | ° F (0-79.4 ° C)
1 ” Akış diyagramı
Genel açıklama
BSK diyafram pompası, düşük hava basıncında ve mevcut malzeme uyumluluk seçeneklerinde bile yüksek hacimli teslimat sunar. Model ve seçenek tablosuna bakın. BSK pompası, modüler hava motoru ve akışkan bölümü ile sağlanır.
Havayla çalışan diyafram pompası alternatif olarak hava odasındaki basınç farkını kullanarak sıvı akışkandaki emme sıvısı basıncını ve pozitif sıvı basıncını üretir. Küresel vana ileri sıvı akışını sağlayabilir.
Pompa basıncı, hava basıncı uygulandığında başlayacak ve pompalamaya ve talebe yetişmeye devam edecektir. Hat basıncını koruyacak ve koruyacak ve maksimum hat basıncına ulaşıldıktan sonra (dağıtım cihazı kapalı) devir durduracak ve gerektiğinde pompalamaya devam edecektir.
Hava ve Yağlama Gereksinimleri
AŞIRI HAVA BASINCI. Pompa hasarına, kişisel yaralanmaya veya maddi hasara neden olabilir.
KULLANMA TALİMATLARI
Kurulum boyutları :
Sıvı Bölümünde Parçaların Sökülmesi
a) İlk önce, pompayı boru hattı sisteminden çıkarın ve malzemeleri içindeki pompadan boşaltın. b) Pompayı temiz bir çalışma ortamına yerleştirin. c) Önce çıkış borusunu (1) pompadan sökün ve sonra bilyayı (2), O kabını (3) ve (47) ve bilya yuvasını (4) sıvı kapağının (5) üst ucundan çıkarın sırayla. Bundan sonra, pompayı baş aşağı yerleştirin ve giriş borusunu (11) O kabını (3) ve (47), bilyalı yatağı (4) ve bilyeyi (2) sıvı kapağından (5) sökerek çıkarın. d) Başlığı (5) sökmek için iki sıvı kapağının etrafındaki cıvataları serbest bırakın. e) Diyafram vidasını (10) serbest bırakın ve diyafram rondelasını (7), (8) ve diyaframı (6) her iki taraftan çıkarın. Diyafram çubuğunu (23) çıkarın ve dudak şeklindeki conta halkası (25) değiştirilebilir. Hava Valfi Parçalarının Sökülmesi f) Önce cıvatayı (39) gevşetin, ardından hava valfi kasasını (38), hava bölmesini (42) ve sızdırmazlık contasını (40) ve (41) sökün. g) Valf dilimini (36) ve valf plakasını (37) hava valfi muhafazasından (38) çıkarın. h) Emniyet segmanını (29) sökün ve sınır uç kapağını (31) hava valfi muhafazasının (38) her iki ucundan çıkarın ve istediğiniz zaman kabı (30) değiştirebilirsiniz. i) Makarayı (35) hava valfi kovanından (38) elle tuttuktan sonra dudak tipi contayı (33) kontrol edebilirsiniz. Pilot Valf için Parçaların Sökülmesi j) Önce silindir kafasını sabitleyen 4 cıvatayı (16) gevşetin, ardından her iki ucundaki silindir kafasını (14) ve (18) sökün ve O kabını (17) çıkarın. k) Sızdırmazlık contasını (19) motor gövdesinin (15) oluğundan çıkarın. l) Pilot çubuğu (22) ve tetik çubuğunu (45) motor gövdesinden (15) çıkartın ve tetik çubuktaki dudak tipi contayı (20) veya pilot çubuktaki O kabını (44) değiştirebilirsiniz. Diyafram Pompasının Yeniden Birleştirilmesi Pompanın yeniden birleştirme adımları, sökme işlemleriyle uyumlu değildir, bu nedenle yeniden birleştirme işleminde aşağıdakilere dikkat etmeniz istenir: 1) Tüm sızdırmazlık elemanlarının yanı sıra temas parçalarının da yağlanması gerekir. . 2) Tüm sızdırmazlık elemanlarını kullanmadan önce, yüzey hasarı gibi hasar görüp görmediklerini lütfen dikkatlice kontrol edin. Hasar varsa, lütfen yenilerini değiştirin. 3) Dudak tipi salmastranın (20) (, 25) ve (33) dudak yönü grafikte gösterilen yöne uygun olmalıdır. 4) Akışkan başlığındaki cıvatalar daha iyi bir sızdırmazlık sonucu elde etmek için dönüşümlü olarak ters açılarla bağlanmalıdır. Sorun Giderme 1. Bir miktar sıvı, hava akışı ile birlikte egzoz açıklığından boşaltılır. Diyaframı hasara karşı kontrol edin. Diyafram vidasını gevşeklik açısından kontrol edin. 2 Çıkış sıvısında hava kabarcıkları var. Emme borusu bağlantısını iyi sızdırmazlık için kontrol edin. İyi sızdırmazlık için emme borusu ile emme manifoldu arasındaki bağlantıyı kontrol edin. Emme manifoldu ile akışkan kapağı arasındaki O halkasını kontrol edin. Diyafram vidalarını gevşeklik 3 için kontrol edin. Düşük pompa çıkışı Hava beslemesinin sağlam olup olmadığını kontrol edin. Herhangi bir tıkanıklık için giriş / çıkışı kontrol edin. Emme manifoldunu bağlayan konektörlerin hava sızdırmazlığı için kontrol edin Topun yuvaya sıkışıp sıkışmadığını veya topun doğru oturmadığını kontrol edin. 4. Pistonlu hareket olmadığında egzoz açıklığından hava tahliye edilir. Sürgülü valf (35) üzerindeki sızdırmazlık halkasını (33) kontrol edin. Tetik çubuğunda (45) conta halkasını (20) kontrol edin. Diyafram bağlantı çubuğundaki conta halkasını (25) kontrol edin
