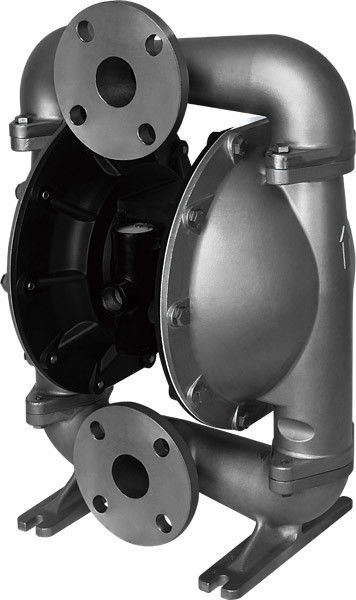

Yanıcı ve Uçucu Sıvılar İçin Yüksek Hızlı Pnömatik Diyafram Pompası

High Speed Pneumatic Diaphragm Pump For Combustible And Volatilizable Liquids
High Speed Pneumatic Diaphragm Pump For Combustible And Volatilizable Liquids

Büyük resim :  Yanıcı ve Uçucu Sıvılar İçin Yüksek Hızlı Pnömatik Diyafram Pompası

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: BSK
Model numarası: BSKA80AL-PTT-A
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 Birimi (ler)
Fiyat: negotiable
Ambalaj bilgileri: Woods
Teslim süresi: 10
Ödeme koşulları: FOB T / T
Yetenek temini: 1000 Birim (ler) Aylık
Garanti:: bir yıl
Detaylı ürün tanımı
Üretim: Pnömatik diyaframlı pompa Maksimum çıkış basıncı: 0.83mpa
Özelliği: Sızıntı Uygulama: Yanıcı ve Uçucu Sıvılar
Vurgulamak:

Pnömatik çalışan diyafram pompası

,

pnömatik hava pompası

Yanıcı ve Uçucu Sıvılar İçin Yüksek Hızlı Pnömatik Diyafram Pompası

Pnömatik Diyafram Pompası Nedir?

Bunlar elektrikli motorsuz pompalardır ve 1,3 ila 8,0 bar arasında değişen bir hava basıncıyla çalışırlar. Minimum bakım maliyeti ve zaman kaybı ile çalıştırmak kolaydır. Her tür sıvı pompalanabilir. Sadece MOC ve pompaların kapasitesi, uygulamaya ve alıcı gereksinimlerine bağlı olarak değişecektir. Boyutlar 1/4 "ila 3" arasında değişir ve PP, PVDF, SS ve Alüminyum Modellerde mevcuttur.

madde Açıklama birim Referans Şekil
1 Maksimum hava giriş basıncı mpa 0,83
2 Maksimum akış hızı L / dak 903
3 Maksimum kaldırma M 70
4 Maksimum çıkış basıncı mpa 0,83
5 Maksimum parçacık büyüklüğü aa 9
6 Ağırlık kilogram 103
7 Gürültü seviyesi db <70

Özellikler

Hava Diyafram Pompası
1. Sızdırmaz
2. İyi kendinden emişli performans
3. Orta her türlü iletmek
4. Malzeme: Dökme çelik, Alu, SS, PP

A 50 XX - XXX - X ( model seçimi)

Boru ağzı şekli: A-BSP B-NPT (F) C-Flanş

Diyafram malzemesi: 9 - Santopren H - Hytrel T - PTFE / Santopren

Top malzemesi: 9 -Santopren H - Hytre T - PTFE A - Asetal

Top koltuk malzemesi: P / K - Polipropilen / Kynoar SS - Paslanmaz Çelik

Pompa malzemesi: SS - Paslanmaz Çelik AL - Alüminyum Alaşımlı CI - Karbon Çelik P / K - Polipropilen / Kynoar

Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)

Asetal ································· 40 ° 40 ° A - 150 ° F (4.4 - 65.5 ° C)

Santoprene ·············································--40 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ······································································· ········· · 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitril ·········································· ·············································································· z ·········································---40 ° - -40 ° F ° -176.6 ° C) Hytrel · ··························································· ········ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··········································· ························· 10 ° -200 ° F (-28.9 ° - 65.5 ° C), polipropilen ········· ································· 32 32 - 175 ° F (0-79,4 ° C)

Uygulama

1, Zehirli, yanıcı ve uçucu sıvılar.
2, güçlü asit, güçlü alkali korozyon ile sıvılar
3, Tanker kamyon, bisiklet tesisi, petrol ürünleri yük ve boşaltma
4, Turşu, meyve özü, patates püresi, çikolata, vb.
5, Boya, kauçuk, pigment ve yapıştırıcılar
6, Çeşitli seramik hamuru, derz dolgu, harç ve bulamaç
7, Çeşitli lateks, organik çözücüler, doldurma
8, yağ taşıyıcı Sıyırma (pompa kirli su ve artık yağ)
9, Ortak hop, maya gücü, şurup ve melas ince hamur
10, Özel sıvı

Genel açıklama

Hava ve Yağlama Gereksinimleri

AŞIRI HAVA BASINCI. Pompa hasarına, kişisel yaralanmalara veya mülk hasarına neden olabilir.

  • Hava beslemesinde 50 mikrondan daha büyük partikülleri filtreleyebilen bir filtre kullanılmalıdır. Montaj ya da tamir sırasında uygulanan “O” halka yağlayıcısı dışında yağlama gerekmez.
  • Yağlanmış hava mevcutsa, pompanın hava motoru bölümündeki “O” halkaları ve contaları ile uyumlu olduğundan emin olun.

Bakım

  • Lütfen seri numaralarına ve parça adlarına bakmak ve parça ve bakım servis paketi bilgilerini kavramak için montaj resimlerinde şemaya bakın.
  • Bazı BSK parçaları, hızlı servis ve hizmet dışı kalma sürelerinin kısalmasına neden olabilecek "aşınan parçalar" olarak işaretlenmiştir.
  • Servis kitleri, iki ayrı diyafram pompası işlevine hizmet vermek için ayrılmıştır: 1. HAVA KISIMI, 2. SIVI BÖLÜM. FLUID SEC -TION, tipik parça MALZEME SEÇENEKLERİ ile eşleşecek şekilde daha fazla bölünmüştür.
  • Servis sökme ve takma işlemi sırasında hassas iç hareketli parçaları kir ve yabancı maddelerden kirlenmeye karşı korumak için temiz bir çalışma yüzeyi sağlayın.
  • İyi servis aktivitesi kayıtlarını tutun ve önleyici bakım programına pompa ekleyin.
  • Demonte etmeden önce, yakalanan malzemeyi çıkış manşetinde boşaltın - pompayı, malzemeden pompadan boşaltmak için baş aşağı çevirin.

SIVI BÖLÜM

  • Üst ve alt manifoldu (1) ve (11) çıkartın.
  • Bilyalı (2), “O” halkasını (3) (47) ve bilyalı yatağı (4) çıkartın.
  • Sıvı kapağını (5) çıkartın.

NOT: Sadece diyaframlı modellerde birincil diyafram (6A) ve yedek diyafram (6) kullanılır. Akışkan Bölümü çizimindeki yardımcı görünüme bakın.

  • Vidayı (10), rondelayı (9), diyaframı (6A, 6) ve diyafram rondelasını (7, 8) sökün.
    NOT: (23) diyafram çubuğunun yüzeyini çizmeyin veya lekelemeyin.

SIVI BÖLÜM

  • Ters sırayla tekrar monte edin.
  • Tüm parçaları temizleyin ve kontrol edin. Aşınmış veya hasar görmüş parçaları, gerektiğinde yeni parçalarla değiştirin.
  • (23) diyafram çubuğunu ve 25) “Y” halkasını gresleyin.
  • Diyafram çubuğunu (23) yardımcı kurulum aletiyle sabitleyin.
  • Cıvataların ve somunların son tespitinden önce, diyaframın bükülmesini önlemek için diyaframın (6A, 6) akışkan başlığı (5) ile düzgün şekilde hizalanıp hizalanmadığını lütfen tespit edin.
  • Teflon diyaframı kullanan modeller için, yan taraflarında AIRS SIDE "hava haznesi" ile işaretlenmiş üç lastik diyafram (6) pompa gövdesinin önüne monte edilmiştir.
  • Pompayı çalıştırın, bir süre çalıştıktan sonra bağlantıyı ve sızdırmazlığı kontrol edin
