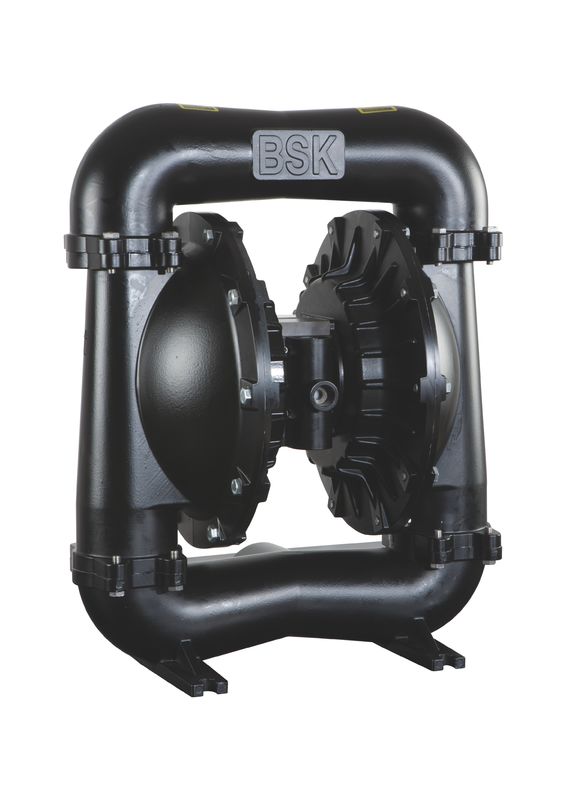

Patlama Korumalı Hava Çift Diyaframlı Pompa, Havalı Pnömatik Pompa

Genel açıklama

BSK diyafram pompası, düşük hava basıncında ve mevcut malzeme uyumluluk seçeneklerinde bile yüksek hacimli teslimat sunar. Model ve seçenek tablosuna bakın. BSK pompası, modüler hava motoru ve akışkan bölümü ile sağlanır.

Havayla çalışan diyafram pompası alternatif olarak hava odasındaki basınç farkını kullanarak sıvı akışkandaki emme sıvısı basıncını ve pozitif sıvı basıncını üretir. Küresel vana ileri sıvı akışını sağlayabilir.

Hava basıncı uygulandığında pompa çevrimi başlayacak ve pompalamaya ve talebe yetişmeye devam edecektir. Hat basıncını koruyacak ve koruyacak ve maksimum hat basıncına ulaşıldıktan sonra (dağıtım cihazı kapalıyken) döngülemeyi durduracak ve gerektiğinde pompalamaya devam edecektir.

Hava ve Yağlama Gereksinimleri

AŞIRI HAVA BASINCI. Pompa hasarına, kişisel yaralanmaya veya maddi hasara neden olabilir.

• Hava beslemesinde 50 mikrondan daha büyük partikülleri filtreleyebilen bir filtre kullanılmalıdır. Montaj ya da tamir sırasında uygulanan “O” halka yağlayıcısı dışında yağlama gerekmez.
• Yağlanmış hava mevcutsa, pompanın hava motoru bölümündeki “O” halkaları ve contaları ile uyumlu olduğundan emin olun.

KULLANMA TALİMATLARI

• Pompalanan malzeme, bir süre kullanılmadığında "kuruluma" tabi ise, pompayı her zaman pompalanan malzemeyle uyumlu bir solvent ile yıkayın.
• Birkaç saat devre dışı kalması durumunda hava beslemesini pompadan ayırın.
• Çıkış malzemesi hacmi sadece hava beslemesi tarafından değil, aynı zamanda girişte mevcut olan malzeme beslemesi tarafından da yönetilir. Malzeme besleme borusu çok küçük veya kısıtlayıcı olmamalıdır. Düşebilecek hortum kullanmamaya dikkat edin.
• Diyafram pompası zorla besleme (su basmış giriş) durumunda kullanıldığında, hava girişine bir "Çek Valf" takılması önerilir.
• Titreşimden kaynaklanan hasarı önlemek için diyafram pompa ayaklarını uygun bir yüzeye sabitleyin.

Kurulum boyutları :

Parçaların Sıvı Bölümünde Sökülmesi

a) İlk önce, pompayı boru hattı sisteminden çıkarın ve malzemeleri içindeki pompadan boşaltın. b) Pompayı temiz bir çalışma ortamına yerleştirin. c) Önce çıkış borusunu (1) pompadan sökün ve sonra bilyeyi (2), O kabını (3) ve (47) ve bilya yuvasını (4) sıvı kapağının (5) üst ucundan çıkarın sırayla. Bundan sonra, pompayı baş aşağı yerleştirin ve giriş borusunu (11) O kabını (3) ve (47), bilyalı yatağı (4) ve bilyayı (2) sıvı kapağından (5) sökerek çıkarın. d) Başlığı (5) sökmek için iki sıvı kapağının etrafındaki cıvataları serbest bırakın. e) Diyafram vidasını (10) serbest bırakın ve diyafram rondelasını (7), (8) ve diyaframı (6) her iki taraftan çıkarın. Diyafram çubuğunu (23) çıkartın ve dudak şeklindeki conta halkası (25) değiştirilebilir. Hava Valfi Parçalarının Sökülmesi f) Önce cıvatayı (39) gevşetin ve ardından hava valfi kasasını (38), hava bölmesini (42) ve sızdırmazlık contasını (40) ve (41) sökün. g) Valf dilimini (36) ve valf plakasını (37) hava valfi muhafazasından (38) çıkarın. h) Emniyet segmanını (29) sökün ve sınır uç kapağını (31) hava valfi muhafazasının (38) her iki ucundan çıkarın ve istediğiniz zaman kabı (30) değiştirebilirsiniz. i) Makarayı (35) hava valfi muhafazasından (38) elle tuttuktan sonra dudak tipi contayı (33) kontrol edebilirsiniz. Pilot Valf için Parçaların Sökülmesi j) Önce silindir kafasını sabitleyen 4 cıvatayı (16) gevşetin, ardından her iki ucundaki silindir kafasını (14) ve (18) sökün ve O kabını (17) çıkarın. k) Sızdırmazlık contasını (19) motor gövdesinin (15) oluğundan çıkarın. l) Pilot çubuğu (22) ve tetik çubuğunu (45) motor gövdesinden (15) çıkarın ve tetik çubuk üzerindeki dudak tipi contayı (20) veya pilot çubuktaki O kabını (44) değiştirebilirsiniz. Diyafram Pompasının Yeniden Birleştirilmesi Pompanın yeniden birleştirme adımları, sökme işlemleriyle uyumlu değildir, bu nedenle tekrar birleştirme işleminde aşağıdakilere dikkat etmeniz istenir: 1) Tüm sızdırmazlık elemanlarının ve bunların temas parçalarının yağlanması gerekir . 2) Tüm sızdırmazlık elemanlarını kullanmadan önce, yüzey hasarı gibi hasar görüp görmediklerini lütfen dikkatlice kontrol edin. Hasar varsa, lütfen yenilerini değiştirin. 3) Dudak tipi salmastranın (20) (, 25) ve (33) dudak yönü grafikte gösterilen yöne uygun olmalıdır. 4) Akışkan başlığındaki cıvatalar, daha iyi bir sızdırmazlık sonucu elde etmek için dönüşümlü olarak ters açılarla bağlanmalıdır. Sorun Giderme 1. Bir miktar sıvı, hava akışı ile birlikte egzoz açıklığından boşaltılır. Diyaframı hasara karşı kontrol edin. Diyafram vidasını gevşeklik açısından kontrol edin. 2 Çıkış sıvısında hava kabarcıkları var. Emme borusu bağlantısını iyi sızdırmazlık için kontrol edin. İyi sızdırmazlık için emme borusu ile emme manifoldu arasındaki bağlantıyı kontrol edin. Emme manifoldu ile sıvı kapağı arasındaki O halkasını kontrol edin. Diyafram vidalarını gevşeklik 3 için kontrol edin. Düşük pompa çıkışı Hava beslemesinin sağlam olup olmadığını kontrol edin. Herhangi bir tıkanıklık için giriş / çıkışı kontrol edin. Emme manifoldunu bağlayan konektörlerin hava sızdırmazlığı için kontrol edin Topun yuvaya sıkışıp sıkışmadığını veya topun doğru oturmadığını kontrol edin. 4. Pistonlu hareket olmadığında egzoz deliğinden hava boşaltılır. Sürgülü valf (35) üzerindeki conta halkasını (33) kontrol edin. Tetik çubuğunda (45) conta halkasını (20) kontrol edin. Diyafram bağlantı çubuğundaki conta halkasını (25) kontrol edin
