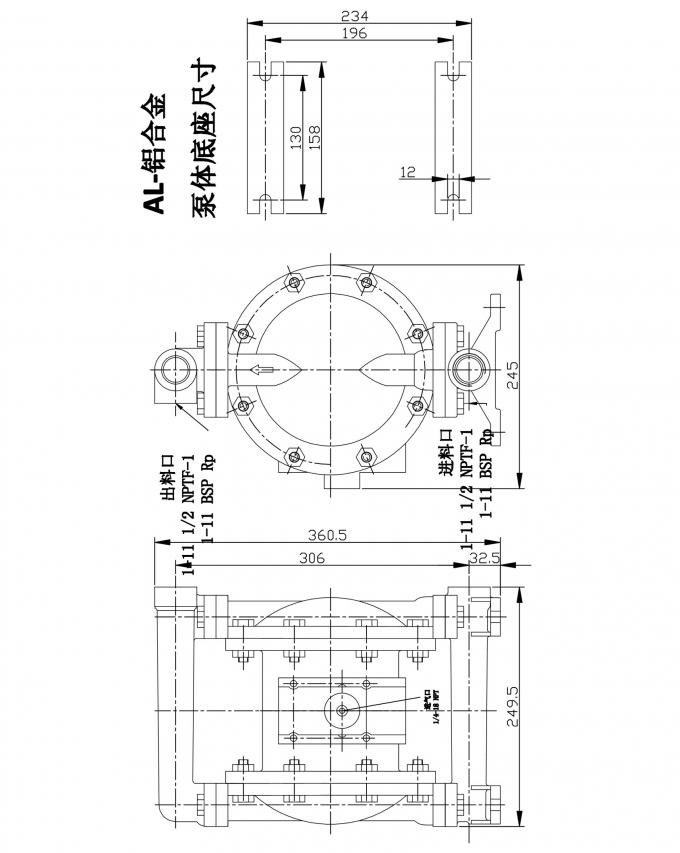

Korozyona Dirençli Hava Tahrikli Çift Diyaframlı Pompa 353 × 477.5 × 233.2mm

Korozyona Dirençli Hava Tahrikli Çift Diyaframlı Pompa 353 × 477.5 × 233.2mm

Hava Tahrikli Çift Diyaframlı Pompa Giriş

Hava ile Çalışan Diyafram (AOD) Pompaları, pompaların bir iş sahasında karşılaştığı sayısız sorunu çözmek için tasarlanmıştır. Sınırlı yeriniz olsun, karışık katılar veya bileşimlerle sıvıları hareket ettiriyorsanız veya işiniz için güvenli bir emiş pompası sistemi gerektiriyorsa, AOD pompalarımız işin yapılması için taşınabilir bir çözüm sunar.

İkili diyaframlı sıvı odacığı boyunca çalışan pozitif yer değiştirme, minimum çabayla çabuk emmeye başlayan bir hava vakumu oluşturur. Hazırlandıktan sonra, hava ile çalışan diyafram pompaları, 1-inç katılara (% 90'a kadar katı bileşim) ve 25.000 cP'yi aşan oranlarda yüksek viskoziteli akışkanları geçebilir. AOD Pumps'ın sıvı kullanımı, taşınabilirliği ve dayanıklılığı, tüm iş uygulamaları için onları çok yönlü bir pompa haline getirir.


Hava Tahrikli Çift Diyafram Pompası Açıklama:

Özellikler

Hava Diyafram Pompası
1. Sızdırmaz
2. İyi kendinden emişli performans
3. Orta her türlü iletmek
4. Malzeme: Dökme çelik, Alu, SS, PP

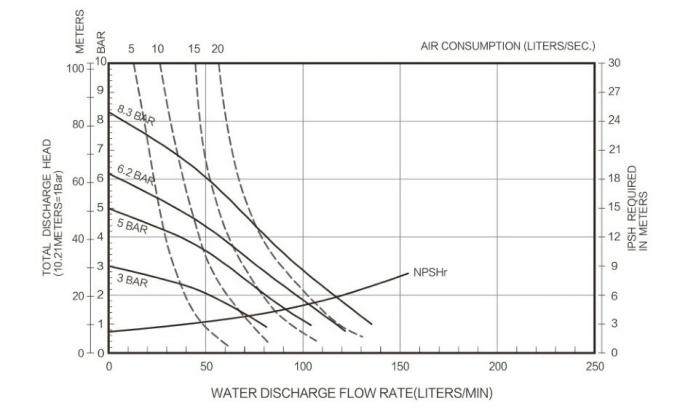

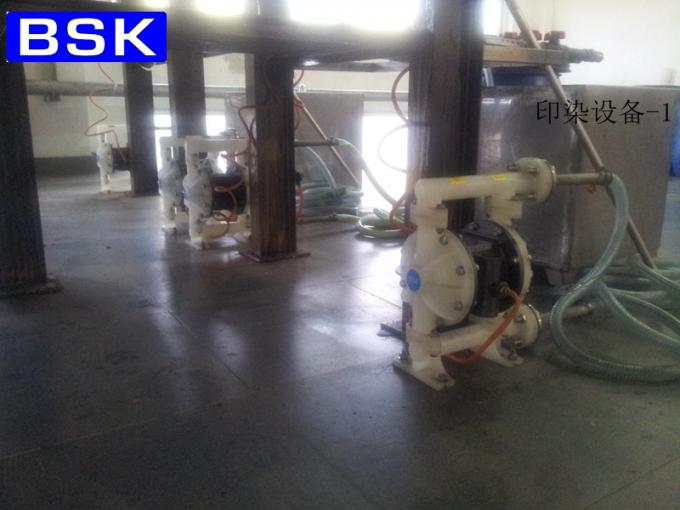

Uygulama

Pompa çeşitli güçlü asit, alkali ve aşındırıcı sıvı vb. Emebilir.

Genel açıklama

BSK diyafram pompası, düşük hava basıncında ve mevcut malzeme uyumluluk seçeneklerinde bile yüksek hacimli teslimat sunar. Model ve seçenek tablosuna bakın. BSK pompası, modüler hava motoru ve akışkan bölümü ile sağlanır.

Havayla çalışan diyafram pompası alternatif olarak hava odasındaki basınç farkını kullanarak sıvı akışkandaki emme sıvısı basıncını ve pozitif sıvı basıncını üretir. Küresel vana ileri sıvı akışını sağlayabilir.

Hava basıncı uygulandığında pompa çevrimi başlayacak ve pompalamaya ve talebe yetişmeye devam edecektir. Hat basıncını koruyacak ve koruyacak ve maksimum hat basıncına ulaşıldıktan sonra (dağıtım cihazı kapalıyken) döngülemeyi durduracak ve gerektiğinde pompalamaya devam edecektir.

Hava ve Yağlama Gereksinimleri

AŞIRI HAVA BASINCI. Pompa hasarına, kişisel yaralanmaya veya maddi hasara neden olabilir.

• Hava beslemesinde 50 mikrondan daha büyük partikülleri filtreleyebilen bir filtre kullanılmalıdır. Montaj ya da tamir sırasında uygulanan “O” halka yağlayıcısı dışında yağlama gerekmez.
• Yağlanmış hava mevcutsa, pompanın hava motoru bölümündeki “O” halkaları ve contaları ile uyumlu olduğundan emin olun.

KULLANMA TALİMATLARI

• Pompalanan malzeme, bir süre kullanılmadığında "kuruluma" tabi ise, pompayı her zaman pompalanan malzemeyle uyumlu bir solvent ile yıkayın.
• Birkaç saat devre dışı kalması durumunda hava beslemesini pompadan ayırın.
• Çıkış malzemesi hacmi sadece hava beslemesi tarafından değil, aynı zamanda girişte mevcut olan malzeme beslemesi tarafından da yönetilir. Malzeme besleme borusu çok küçük veya kısıtlayıcı olmamalıdır. Düşebilecek hortum kullanmamaya dikkat edin.
• Diyafram pompası zorla besleme (su basmış giriş) durumunda kullanıldığında, hava girişine bir "Çek Valf" takılması önerilir.
• Titreşimden kaynaklanan hasarı önlemek için diyafram pompa ayaklarını uygun bir yüzeye sabitleyin.

Bakım

• Lütfen seri numaralarına ve parça adlarına bakmak ve parça ve bakım servis paketi bilgilerini kavramak için montaj resimlerinde şemaya bakın.
• Bazı BSK parçaları, hızlı servis ve hizmet dışı kalma sürelerinin kısalmasına neden olabilecek "aşınma parçaları" olarak işaretlenmiştir.
• Servis kitleri, iki ayrı diyafram pompası işlevine hizmet vermek için ayrılmıştır: 1. HAVA KISIMI, 2. SIVI BÖLÜM. FLUID SEC -TION, tipik parça MALZEME SEÇENEKLERİ ile eşleşecek şekilde ayrılmıştır.
• Servis sökme ve takma işlemi sırasında hassas iç hareketli parçaları kir ve yabancı maddelerden kirlenmeye karşı korumak için temiz bir çalışma yüzeyi sağlayın.
• İyi servis aktivitesi kayıtlarını tutun ve önleyici bakım programına pompa ekleyin.
• Demonte etmeden önce, yakalanan malzemeyi çıkış manşetinde boşaltın - pompayı, malzemeden pompadan boşaltmak için baş aşağı çevirin.

SIVI BÖLÜM

• Üst ve alt manifoldu (1) ve (11) çıkartın.
• Bilyalı (2), “O” halkasını (3) (47) ve bilyalı yatağı (4) çıkartın.
• Sıvı kapağını (5) çıkartın.

NOT: Sadece diyaframlı modellerde birincil diyafram (6A) ve yedek diyafram (6) kullanılır. Akışkan Bölümü çizimindeki yardımcı görünüme bakın.

• Vidayı (10), rondelayı (9), diyaframı (6A, 6) ve diyafram rondelasını (7, 8) sökün.
  NOT: (23) diyafram çubuğunun yüzeyini çizmeyin veya lekelemeyin.

SIVI BÖLÜM

• Ters sırayla tekrar monte edin.
• Tüm parçaları temizleyin ve kontrol edin. Aşınmış veya hasar görmüş parçaları, gerektiğinde yeni parçalarla değiştirin.
• (23) diyafram çubuğunu ve 25) “Y” halkasını gresleyin.
• Diyafram çubuğunu (23) yardımcı kurulum aletiyle sabitleyin.
• Cıvataların ve somunların son tespitinden önce, diyaframın bükülmesini önlemek için diyaframın (6A, 6) akışkan başlığı (5) ile düzgün şekilde hizalanıp hizalanmadığını lütfen tespit edin.
• Teflon diyaframı kullanan modeller için, yan taraflarında AIRS SIDE "hava haznesi" ile işaretlenmiş üç lastik diyafram (6) pompa gövdesinin önüne monte edilmiştir.
• Pompayı çalıştırın, bir süre çalıştıktan sonra bağlantıyı ve sızdırmazlığı kontrol edin.

Bakım

• Lütfen seri numaralarına ve parça adlarına bakmak ve parça ve bakım servis paketi bilgilerini kavramak için montaj resimlerinde şemaya bakın.
• Bazı BSK parçaları, hızlı servis ve hizmet dışı kalma sürelerinin kısalmasına neden olabilecek "aşınan parçalar" olarak işaretlenmiştir.
• Servis kitleri, iki ayrı diyafram pompası işlevine hizmet vermek için ayrılmıştır: 1. HAVA KISIMI, 2. SIVI BÖLÜM. FLUID SEC -TION, tipik parça MALZEME SEÇENEKLERİ ile eşleşecek şekilde daha fazla bölünmüştür.
• Servis sökme ve takma işlemi sırasında hassas iç hareketli parçaları kir ve yabancı maddelerden kirlenmeye karşı korumak için temiz bir çalışma yüzeyi sağlayın.
• İyi servis aktivitesi kayıtlarını tutun ve önleyici bakım programına pompa ekleyin.
• Demonte etmeden önce, yakalanan malzemeyi çıkış manşetinde boşaltın - pompayı, malzemeden pompadan boşaltmak için baş aşağı çevirin.

SIVI BÖLÜM

• Üst ve alt manifoldu (1) ve (11) çıkartın.
• Bilyalı (2), “O” halkasını (3) (47) ve bilyalı yatağı (4) çıkartın.
• Sıvı kapağını (5) çıkartın.

NOT: Sadece diyaframlı modellerde birincil diyafram (6A) ve yedek diyafram (6) kullanılır. Akışkan Bölümü çizimindeki yardımcı görünüme bakın.

• Vidayı (10), rondelayı (9), diyaframı (6A, 6) ve diyafram rondelasını (7, 8) sökün.
  NOT: (23) diyafram çubuğunun yüzeyini çizmeyin veya lekelemeyin.

SIVI BÖLÜM

• Ters sırayla tekrar monte edin.
• Tüm parçaları temizleyin ve kontrol edin. Aşınmış veya hasar görmüş parçaları, gerektiğinde yeni parçalarla değiştirin.
• (23) diyafram çubuğunu ve 25) “Y” halkasını gresleyin.
• Diyafram çubuğunu (23) yardımcı kurulum aletiyle sabitleyin.
• Cıvataların ve somunların son tespitinden önce, diyaframın bükülmesini önlemek için diyaframın (6A, 6) akışkan başlığı (5) ile düzgün şekilde hizalanıp hizalanmadığını tespit edin.
• Teflon diyaframı kullanan modeller için, yan taraflarında AIRS SIDE "hava haznesi" ile işaretlenmiş üç lastik diyafram (6) pompa gövdesinin önüne monte edilmiştir.
• Pompayı çalıştırın, bir süre çalıştıktan sonra bağlantıyı ve sızdırmazlığı kontrol edin.
