Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Adı: | Hava Çift Diyaframlı Pompa | Maksimum çıkış basıncı: | 0.83mpa |
|---|---|---|---|
| Özelliği: | Sızıntı | Uygulama: | Maden sanayi |
| Boyutu: | 3 inç | diğer adı: | 3 inç Hava Diyafram Pompası |
| Vurgulamak: | Pnömatik çalışan diyafram pompası,pnömatik hava pompası |
||

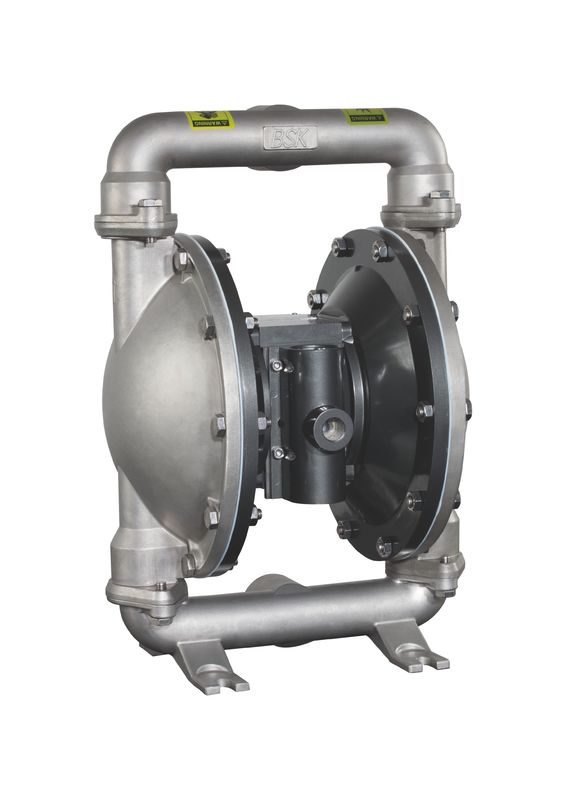

Endüstriyel Hava Çift Diyafram Pompası, Güçlü 3 inç Hava Diyafram Pompası
Kauçuk, termoplastik veya teflondiaframın pistonlu hareketinin ve diyaframın her iki tarafındaki uygun valflerin karşılıklı hareketinin bir kombinasyonunu kullanan Hava diyafram pompası ( Membran pompası, hava ile çalışan çift diyafram pompası (AOOD) veya pnömatik diyafram pompası olarak da bilinir) bir sıvıyı pompalamak için kelebek vanalar, kapak vanaları veya diğer herhangi bir kapatma vanaları).
Diyaframlı pompa, düşük hava basıncında ve yolun uygun olduğu malzeme uyumluluğu seçeneklerinde bile yüksek hacimli teslimat sunar. Model ve seçenek tablosuna bakın. Pompa, modüler hava motoru ve akışkan bölümü ile sağlanır.
Havayla çalışan diyafram pompası alternatif olarak hava odasındaki basınç farkını kullanarak sıvı akışkandaki emme sıvısı basıncını ve pozitif sıvı basıncını üretir. Küresel vana ileri sıvı akışını sağlayabilir.
Hava basıncı uygulandığında pompa çevrimi başlayacak ve pompalamaya ve talebe yetişmeye devam edecektir. Hat basıncını koruyacak ve koruyacak ve maksimum hat basıncına ulaşıldıktan sonra (dağıtım cihazı kapalıyken) döngülemeyi durduracak ve gerektiğinde pompalamaya devam edecektir.
| madde | Açıklama | birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0,83 |
| 2 | Maksimum akış hızı | L / dak | 903 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0,83 |
| 5 | Maksimum parçacık büyüklüğü | aa | 9 |
| 6 | Ağırlık | kilogram | 103 |
| 7 | Gürültü seviyesi | db | <70 |
A 50 XX - XXX - X ( model seçimi)
Boru ağzı şekli: A-BSP B-NPT (F) C-Flanş
Diyafram malzemesi: 9 - Santopren H - Hytrel T - PTFE / Santopren
Top malzemesi: 9 -Santopren H - Hytre T - PTFE A - Asetal
Top koltuk malzemesi: P / K - Polipropilen / Kynoar SS - Paslanmaz Çelik
Pompa malzemesi: SS - Paslanmaz Çelik AL - Alüminyum Alaşımlı CI - Karbon Çelik P / K - Polipropilen / Kynoar
Uygulanan Maksimum Sıcaklık Limitleri (diyafram / bilye / conta malzemesi)
Asetal ································· 40 ° 40 ° A - 150 ° F (4.4 - 65.5 ° C)
Santoprene ·············································--40 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ······································································· ········· · 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitril ·········································· ·············································································· z ·········································---40 ° - -40 ° F ° -176.6 ° C) Hytrel · ··························································· ········ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··········································· ························· 10 ° -200 ° F (-28.9 ° - 65.5 ° C), polipropilen ········· ································· 32 32 - 175 ° F (0-79,4 ° C)
Uygulama
1, Zehirli, yanıcı ve uçucu sıvılar.
2, güçlü asit, güçlü alkali korozyon ile sıvılar
3, Tanker kamyon, bisiklet tesisi, petrol ürünleri yük ve boşaltma
4, Turşu, meyve özü, patates püresi, çikolata, vb.
5, Boya, kauçuk, pigment ve yapıştırıcılar
6, Çeşitli seramik hamuru, derz dolgu, harç ve bulamaç
7, Çeşitli lateks, organik çözücüler, doldurma
8, yağ taşıyıcı Sıyırma (pompa kirli su ve artık yağ)
9, Ortak hop, maya gücü, şurup ve melas ince hamur
10, Özel sıvı
Hava ve Yağlama Gereksinimleri
AŞIRI HAVA BASINCI. Pompa hasarına, kişisel yaralanmaya veya maddi hasara neden olabilir.
KULLANMA TALİMATLARI
Bakım
SIVI BÖLÜM
NOT: Sadece diyaframlı modellerde birincil diyafram (6A) ve yedek diyafram (6) kullanılır. Akışkan Bölümü çizimindeki yardımcı görünüme bakın.
SIVI BÖLÜM
Kurulum boyutları :
