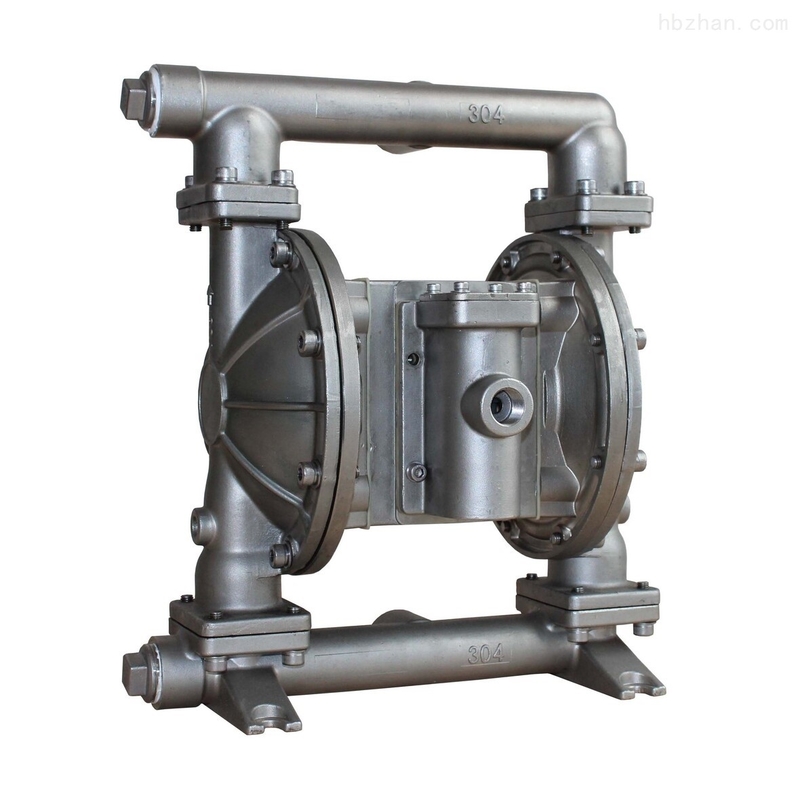

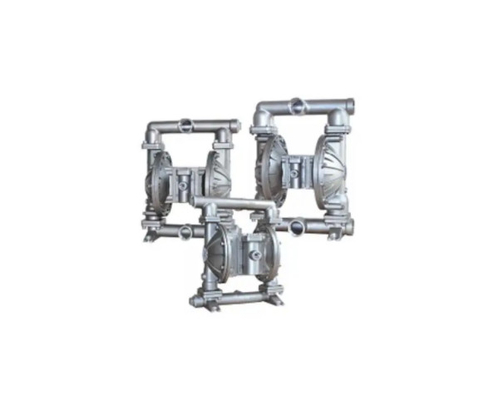

Endüstriyel İçin Sızıntı Yok Dalgıç Diyaframlı Pompa Membranı
Dalgıç Diyaframlı Pompa Tanıtımı
Diyaframlı pompa, düşük hava basıncında bile yüksek hacimli dağıtım sunar ve mevcut malzeme uyumluluğu seçeneklerinin ab yol aralığı. Model ve seçenek tablosuna bakın. Pompa, modülerleştirilmiş hava motoru ve sıvı bölümü ile sağlanır.
Havayla çalışan diyaframlı pompa, dönüşümlü olarak hava odasındaki basınç farkını kullanarak sıvı odasında emme sıvısı basıncını ve pozitif sıvı basıncını üretir.Küresel vana, sıvının ileri akışını sağlayabilir.
Hava basıncı uygulandıkça pompa çevrimi başlayacak ve pompalamaya devam edecek ve talebe ayak uyduracaktır.Hat basıncını oluşturacak ve koruyacak ve maksimum hat basıncına ulaşıldığında (dağıtım cihazı kapatıldığında) çevrimi durduracak ve gerektiğinde pompalamaya devam edecektir.
Hava diyaframlı pompa(aynı zamanda birMembran pompa, hava ile çalışan çift diyaframlı pompa (AOOD)veyapnömatik diyaframlı pompabir sıvıyı pompalamak için bir kauçuk, termoplastik veya diyaframın ileri geri hareketinin ve diyaframın her iki tarafındaki uygun valflerin (çek valf, kelebek valfler, kanatlı valfler veya başka herhangi bir kapatma valfi şekli) bir kombinasyonunu kullanan.
Dalgıç Diyaframlı Pompa Parametreleri
| Öğe | Tanım | Birim | Referans Şekil |
| 1 | Maksimum hava giriş basıncı | mpa | 0,83 |
| 2 | Maksimum akış hızı | L/Dk | 378 |
| 3 | Maksimum kaldırma | M | 70 |
| 4 | Maksimum çıkış basıncı | mpa | 0,83 |
| 5 | Maksimum parçacık boyutu | mm | 6 |
| 6 | Ağırlık | kilogram | 23 |
| 7 | Gürültü seviyesi | db | ＜70 |
Dalgıç Diyaframlı Pompa uygulaması:
Pnömatik diyaframlı pompa, yeni pompa türü olan yeni bir taşıma makinesidir.Güç kaynağı olarak basınçlı hava, herhangi bir aşındırıcı sıvıda, partiküllü sıvıda, yüksek viskozitede, kolay uçucu, yanıcı, yüksek derecede toksik sıvıda kullanılabilir.
Dalgıç Diyaframlı PompaÖzellikler
Hava Diyaframlı Pompa
1. Sızdırmazlık
2. İyi kendinden emiş performansı
3. Her türlü ortamı iletin
4. Malzeme: Dökme çelik, Alu, SS, PP
A 2 5 XX - XXX - X (model seçimi)
Boru ağzı şekli:A-BSP B-NPT(F) C-Flanş
Diyafram malzemesi:9 – Santoprene H – Hytrel T - PTFE/Santoprene
Top malzemesi:9 -Santoprene H – Hytre T – PTFE A - Asetal
Bilye yuvası malzemesi:P/K –Polipropilen/Kynoar SS –Paslanmaz Çelik
Pompa malzemesi: SS –Paslanmaz Çelik AL –Alüminyum Alaşımlı CI- Karbon Çelik P/K –Polipropilen/Kynoar
Uygulanan Maksimum Sıcaklık Limitleri(diyafram / bilye / conta malzemesi)
Asetal ···········································40° - 150°F (4,4- 65,5°C)
Santoprene····································-40°- 225°F ( -40°- 107.2°C) ····································· ·······40°- 220°F (4.4°- 104°C) Nitril························· ····················10°- 180°F (-12°- 82°C) Viton··········· ··································-40°- 350°F (-40° -176.6°C) Hytrel······································ ······-20°-150°F (-12°- 93°C) Kynar························ ····················10°-200°F (-28.9°- 65.5°C) Polipropilen··········· ··························32°- 175°F (0-79.4°C)
Genel açıklama
Hava ve Yağlama Gereksinimleri
AŞIRI HAVA BASINCI.Pompa hasarına, kişisel yaralanmaya veya mal hasarına neden olabilir.
KULLANMA TALİMATLARI
Bakım onarım
SIVI BÖLÜM DEMONTAJI
NOT: Yalnızca diyafram modelleri bir birincil diyafram(6A) ve bir yedek diyafram(6) kullanır.Akışkan Bölümü resmindeki yardımcı görünüme bakın.
SIVI BÖLÜMÜNÜN YENİDEN MONTAJI
Akışkan Bölümündeki Parçaların Sökülmesi
a)Öncelikle pompayı boru hattı sisteminden çıkarın ve pompa içindeki malzemeleri boşaltın.b)Pompayı temiz bir çalışma ortamına yerleştirin.c)Önce pompadan çıkış borusunu (1) sökün ve ardından bilyeyi (2), O kap (3) ve (47) ve bilye yatağını (4) sıvı kapağının (5) üst ucundan çıkarın. sırayla.Ardından pompayı ters çevirerek giriş borusunu (11) O kabı (3) ve (47), bilye yuvasını (4) ve bilyeyi (2) akışkan kapağından (5) çıkaracak şekilde sökün.d)Kapağı (5) sökmek için iki sıvı başlığının etrafındaki cıvataları gevşetin.e) Diyafram vidasını (10) gevşetin ve diyafram pulunu (7), (8) ve diyaframı (6) her iki uçtan çıkarın.Diyafram çubuğunu (23) çıkarın ve dudak şeklindeki conta halkası (25) değiştirilebilir.Hava Valfi Parçalarının Sökülmesi f)Önce cıvatayı (39) gevşetin ve ardından hava valfi muhafazasını (38), hava bölmesini (42) ve sızdırmazlık contasını (40) ve (41) sökün.g) Valf dilimini (36) ve valf plakasını (37) hava valfi gövdesinden (38) çıkarın.h) Segmanı (29) sökün ve limit uç kapağını (31) hava valfi muhafazasının (38) her iki ucundan çıkarın ve gerektiğinde tası (30) değiştirebilirsiniz.i)Makarayı (35) hava valfi muhafazasından (38) elinizle dışarı doğru ittikten sonra dudaklı salmastrayı (33) kontrol edebilirsiniz.Pilot Valf Parçalarının Sökülmesi j) Önce silindir kapağını sabitleyen 4 cıvatayı (16) gevşetin, ardından silindir kapağını (14) ve (18) her iki uçtan sökün ve O-tabını (17) çıkarın.k) Sızdırmazlık contasını (19) motor muhafazasının (15) oluğundan çıkarın.l) Pilot çubuğu (22) ve tetik çubuğunu (45) motor gövdesinden (15) çıkarın ve tetik çubuğu üzerindeki dudak tipi salmastrayı (20) veya pilot çubuk üzerindeki O fincanı (44) değiştirebilirsiniz.Diyaframlı Pompanın Yeniden Montajı Pompanın yeniden montaj adımları, sökme adımlarıyla uyumlu değildir, bu nedenle yeniden montaj işleminde aşağıdakilere dikkat etmenizi rica ederiz: 1) Tüm sızdırmazlık elemanları ve temas parçaları greslenmelidir. .2) Lütfen tüm sızdırmazlık elemanlarını kullanmadan önce, yüzey hasarı gibi hasarlı olup olmadıklarını dikkatlice kontrol edin.Hasar görmüşse, lütfen yenilerini değiştirin.3) Dudak tipi salmastranın (20)(, 25) ve (33) dudak yönü, tabloda gösterilen yön ile tutarlı olmalıdır.4) Daha iyi bir sızdırmazlık sonucu elde etmek için akışkan kapağındaki cıvatalar dönüşümlü olarak zıt açılarla sabitlenmelidir.Sorun Giderme 1. Hava akışıyla birlikte egzoz açıklığından bir miktar sıvı boşaltılır.Diyaframı herhangi bir hasar açısından kontrol edin.Diyafram vidasında gevşeklik olup olmadığını kontrol edin 2. Çıkış sıvısında hava kabarcıkları var Emme borusu bağlantısında iyi sızdırmazlık olup olmadığını kontrol edin.İyi sızdırmazlık için emme borusu ile emme manifoldu arasındaki bağlantıyı kontrol edin.Emme manifoldu ile sıvı kapağı arasındaki O halkasını kontrol edin Diyafram vidalarında gevşeklik olup olmadığını kontrol edin 3. Düşük pompa çıkışı Hava beslemesinin sabit olduğunu kontrol edin.Giriş/çıkışta herhangi bir tıkanıklık olup olmadığını kontrol edin.Hava sızdırmazlığı için emme manifoldunu bağlayan konektörleri kontrol edin Topun koltuğa yapışmadığını veya topun yanlış oturmadığını kontrol edin.4. Pistonlu hareket olmadığında egzoz açıklığından hava boşaltılır.Sürgülü valf (35) üzerindeki conta halkasını (33) kontrol edin.Tetik çubuğundaki (45) conta halkasını (20) kontrol edin.Diyafram bağlantı çubuğundaki conta halkasını (25) kontrol edin.
